מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת Zigbee / 802.15.4.

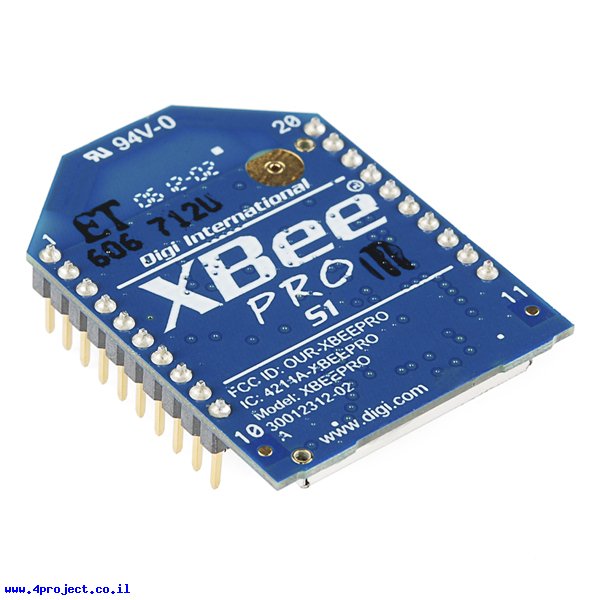

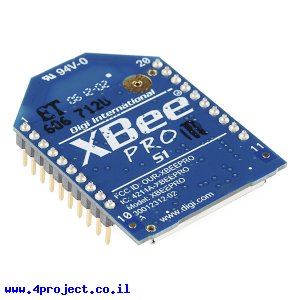

זהו מודול מאוד פופולרי לתקשורת אל-חוטית בתדר 2.4GHz מחברת Digi (בעבר חברת Maxstream). מודול זה מממש פרוטוקול 802.15.4 (המהוה בסיס לפרוטוקול Zigbee) ומספק דרך קלה לתקשר בעזרת פקודות טוריות.
מודולי XBee מאפשרים ליצור קשר יציב בין בקרים, מחשבים, חיישנים, מערכות או כל דבר אחר התומך בתקשורת טורית.
זהו מודול מסדרה 1 (S1) המיועדת ליצירת קשר נקודה לנקודה. אם אתם מעוניינים ליצור רשת מורכבת בעזרת מודולים אלה, כדאי שתבדקו סדרה 2 (S2) של המודול. מודולים מסדרות שונות לא מסוגלים לתקשר אחד עם השני.
מודולים מסדרה 1 מגיעים עם הגדרות מפעל כך שהם יתחברו אחד עם השני ישר לאחר ההפעלה, כך שאפשר לראות בהם תחליף ישיר לכבל טורי. אם יהיו כמה מודולים בתווך שידור, כל מה שישלח לרגל Rx של מודול אחד יופיע ברגל Tx של כל המודולים האחרים המחוברים אליו. יש אפשרות לתכנת את המודול בעזרת פקודות טוריות להתנהג בצורה אחרת כדי לשלוח נתונים למודול ספציפי וגם לדעת מאיזה מודול מגיע המידע.
בנוסף לקווי Rx ו-Tx למודול יש 6 כניסות אנלוגיות (ADC) עם רזולוציה של 10 ביט ו-8 קווי IO דיגיטליים המאפשרים חיבור ישיר של חיישנים או מקור מידע אחר שנתונים שלו יכולים להיות משודרים בין המודולים.
מודול זה מגיע עם אנטנה מודפסת על המעגל (PCB) החסכונית במקום, אבל עם ביצועים קצת פחות טובים מאנטנת חוט.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: XBee Pro PCB antenna
- יצרן: Digi
- מתח עבודה: 2.8 - 3.4 V
- זרם: 220 mA @ 3.3V
- עוצמת שידור: 60 mW
- קצב שידור: 250 kbps max
- מרחק מקסימלי: 1500 מטר
- חיבור: XBee
- אנטנה פנימית: כן
- תקשורת: UART
- מספר קווי DIO: 8
- מספר קווי ADC: 6
- רזולוצית ADC: 10 bit
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
