מגן Arduino XBee

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני ארדואינו - Arduino shields.

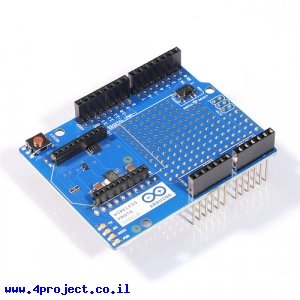

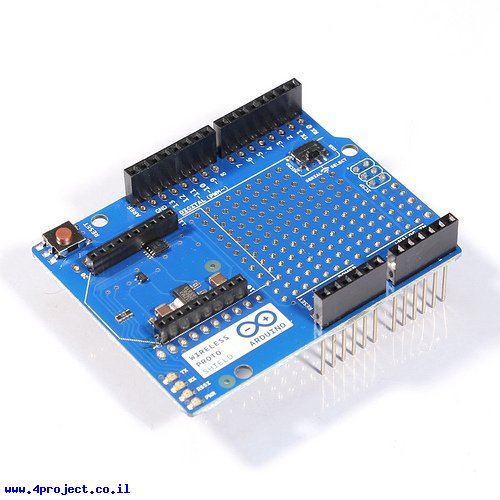

זו היא הגרסה של צוות ה-Arduino של מגן ה-XBee. מגן זה מפשט את המשימה של חיבור כרטיס ה-Arduino למודול XBee. לוח זה מתאים לכרטיסי Arduino ו-Arduino Pro ומצייד אותו ביכולות תקשורת אל חוטית בעזרת מודולי XBee הפופולריים.

פינים של קוי התקשורת הטורית של מודול XBee מחוברים דרך מפסק שמאפשר לכם לבחור בין אפשרות בה המיקרובקר של ה-Arduino ידבר עם מודול תקשורת (מצב Micro) או שקווי התקשורת של המודול יחוברו ישירות לבקר ה-USB של ה-Arduino (מצב USB), כך שהמודול ידבר ישירות עם המחשב המחובל ל-Arduino.

במקרה בו המתג נמצא במצב Micro, קווי ה-Rx וה-Tx שלו מחוברים במקביל לבקר ה-USB וגם ל-XBee, כך שנתונים שנשלחים מהבקר יגיעו גם למחשב המחובר ב-USB וגם למודול XBee. במצב זה לא תוכלו לצרוב תוכנה על ה-Arduino דרך ה-USB.
במקרה בו המתג נמצא במצב USB, מודול ה-XBee יוכל לתקשר ישירות עם המחשב שמחובר ל-USB של ה-Arduino, אבל תצטרכו לצרוב אותו עם תוכנה שלא עושה כלום או שפשוט תוציאו את שבב הבקר מהכרטיס.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: Wireless Proto
• יצרן: Arduino Team
• חיבור: XBee
• √RoHS

קישורים:

• עמוד הבית של המוצר
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 40 גרם
• אריזה מינימלית: קופסה קטנה
