מגן Arduino USB Host (חיבור USB-A)

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.

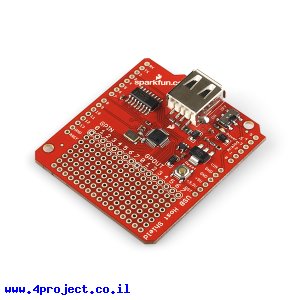

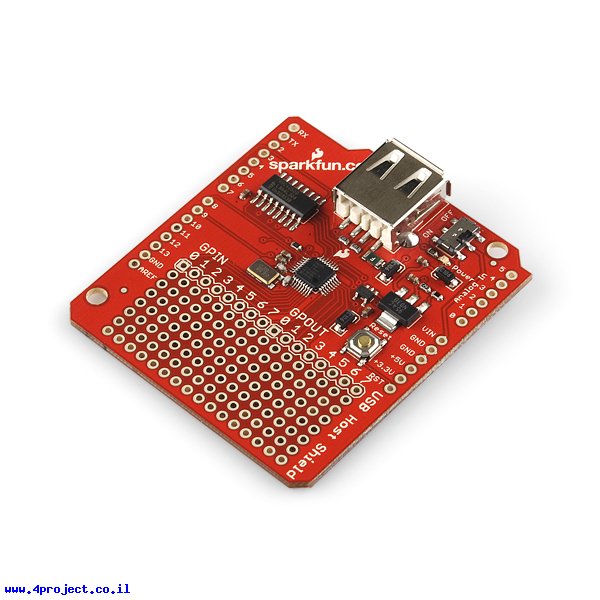

מגן ה-USB Host כולל את כל הרכיבים האנלוגיים ודיגיטליים הדרושים להפעלת ממשק USB מארח (host) עם כרטיס Arduino. זה אומר שה-Arduino שלכם יוכל להתחבר ולשלוט על כל התקני USB הסטנדרטיים, לדוגמא עכבר, מקלדת, זכרון, מצלמה דיגיטלית, מתאם Bluetooth וכו'.

המגן משתמש ב-4 קוי תקשורת טורית של ה-Arduino, כך שהמגן מחבר בין רכיב MAX3421E לקוי SPI - D10-13. מחבר USB-A מחובר לרכיב וכמו כל חיבור USB, גם זה מסוגל לספק מתח להתקן שמחובר אליו.

מגן ה-USB Host לוקח את המתח שלו מפין ה-Vin של ה-Arduino. מתח מפין זה מתואם ל-5V ו-3.3V על המגן עצמו. כל אותות ה-SPI עוברות דרך מתאם כדי להוריד אותם ל-3.3V.

זו היא הגרסה החדשה של המגן בה תוקן מיקום של רגלי ה-Reset וה-GPX. עם מגן זה אין צורך לשנות קוד של אולג (מצורף).

שימו לב:
כרטיס זה מגיע בלי פינים לחיבור לארדואינו, אנחנו ממליצים להשתמש בפינים ארוכים בעלי 6 ו-8 רגליים.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• יצרן: SparkFun
• דגם: USB Host Shield
• חיבור: USB-A
• תקשורת: USB

קישורים:

• שרטוט (קובץ PDF)
• מפרט של MAX3421E (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 13 גרם
• אריזה מינימלית: קופסה קטנה
