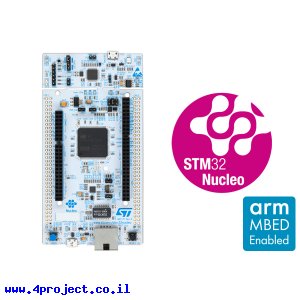

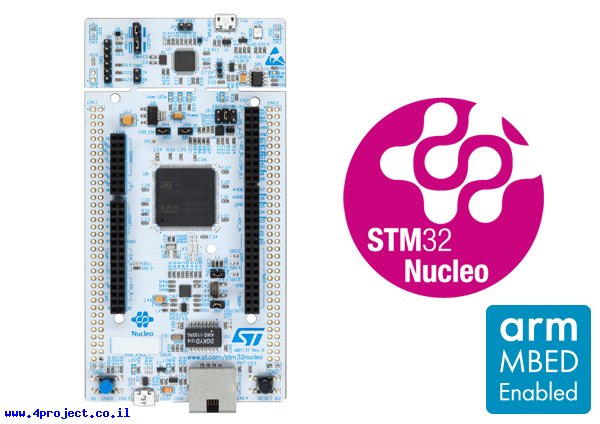

הכרטיס מבוסס על מעבד ARM®32-bit Cortex®-M7 CPU (שכולל גם מאיץ FPU), הרץ בתדרים של עד 216MHz, מכיל 2MB של זכרון Flash לתוכניות, 512KB זכרון RAM ומגוון של ערוצי תקשורת.
כרטיסים מסדרת Nucleo-144 כוללים מחברי Zio המתאימים למגני Arduino UNO וכוללים גם הרבה מאפיינים נוספים, מיקום להלחמת מחברי ST Morpho המאפשרים גישה לכל הקווים של המעבד, צורב ו-Debugger (חלק העליון של הכרטיס), כפתור לקלט, 3 נורות Led לפלט, מתנד 32.768KHz למימוש של שעון ואפשרויות שינה.
אם מיציתם את האפשרויות של כרטיסי Arduino וצריכים יכולות משוכללות יותר וכח עיבוד, זהו ללא ספק אחד הכרטיסים הטובים להתקדם אליו.
כרטיסי Nucleo נתמכים במגוון סביבות פיתוח, לדוגמה:
- IAR™
- Keil®
- GCC-based IDEs
- Arm® Mbed™
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: NUCLEO-F767ZI
- יצרן: STMicroelectronics
- בקר: ARM 32-bit Cortex®-M7 + DPFPU + Chrom-ART™ Accelerator
- זיכרון RAM: 512 KBytes
- זיכרון FLASH: 2 MBytes
- תדר: 216 MHz max
- מתח עבודה: 1.7 - 3.6V
- מתח כניסה: 3.3V ,5V ,7 - 12V
- מספר קווי DIO: 114
- מספר קווי ADC: 24
- מספר קווי DAC: 2
- תקשורת: 4x I2C ,8x UART ,6x SPI ,USB OTG,Ethernet 10/100Mbps
- חיבור: USB-microB ,USB-microA ,RJ-45 Ethernet
- אורך: 133.35mm
- רוחב: 70 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 125 גרם
- אריזה מינימלית: מעטפה מרופדת
