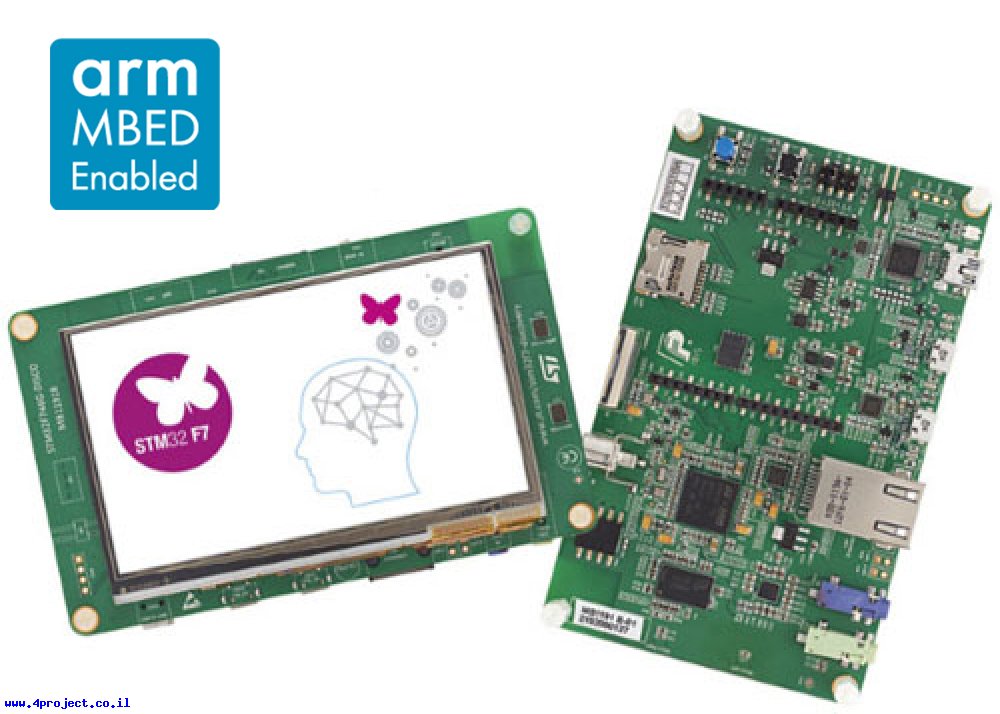

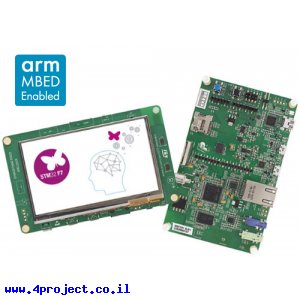

הכרטיס מבוסס על מעבד ARM®32-bit Cortex®-M7 (שכולל גם מאיץ FPU), הרץ בתדרים של עד 216MHz, מכיל 1MB של זכרון Flash לתוכניות, 320KB זכרון RAM ומגוון של ערוצי תקשורת.
כרטיסים מסדרת Discovery כוללים מגוון רחב של תוספות כדי לאפשר לכם לבחון את היכולות של המעבד ללא צורך ברכיבים נוספים. ה-32F746G כוללים צורב ו-Debugger, מסך מגע קיבולי בגודל 4.3", חיבור Ethernet, כפתור לקלט, נורות Led לפלט, שני מיקרופונים MEMS, יציאת סטראו, יציאת SPDIF, שני חיבורי USB-OTG, מחבר לכרטיס זכרון microSD, זכרונות חיצוניים: 64MBit SDRAM ו-128MBit Flash, מחבר לחיבור מצלמה חיצונית, מחברים בצורת Arduino UNO לחיבור כרטיסי הרחבה והרבה דברים מעניינים אחרים.
את הכרטיס אפשר להפעיל דרך חיבור USB בצד הצורב או מתח חיצוני של 3.3V או 5V.
כרטיסי DISCOVERY נתמכים במגוון סביבות פיתוח, לדוגמה:
- IAR™
- Keil®
- GCC-based IDEs
- Arm® Mbed™
חיבור ה-USB יכול להזדהות כחיבור טורי, פורט לניפוי שגיאות (Debug) או ככונן זכרון, אליו מעתיקים את תוצר הקומפילציה של סביבת Mbed כדי לצרוב את התוכנה על הכרטיס.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: 32F746GDISCOVERY
- יצרן: STMicroelectronics
- בקר: ARM 32-bit Cortex®-M7 + FPU
- זיכרון RAM: 320 KBytes
- זיכרון FLASH: 1 MBytes
- תדר: 216 MHz max
- מתח עבודה: 1.7 - 3.6V
- מתח כניסה: 3.3V ,5V
- מספר קווי ADC: 24
- מספר קווי DAC: 2
- תקשורת: 4x I2C ,8x UART ,6x SPI ,2x USB OTG,Ethernet 10/100
- חיבור: RJ-45 Ethernet,USB-miniB ,2x USB-microA ,RCA ,microSD ,camera
- אורך: 130mm
- רוחב: 80 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 190 גרם
- אריזה מינימלית: מעטפה מרופדת
