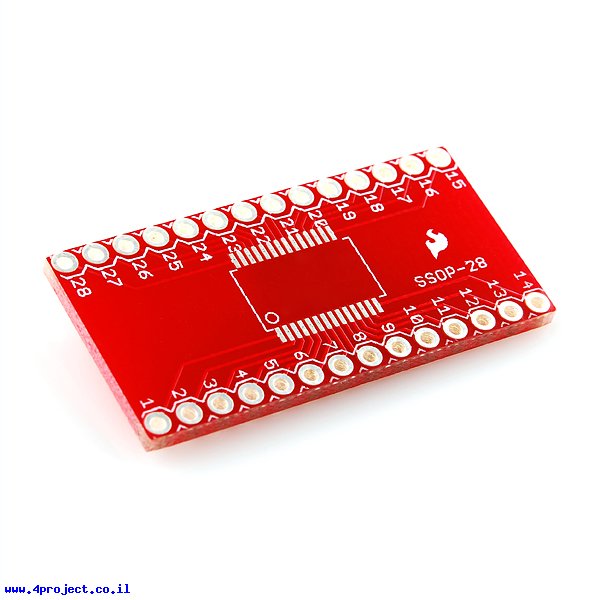

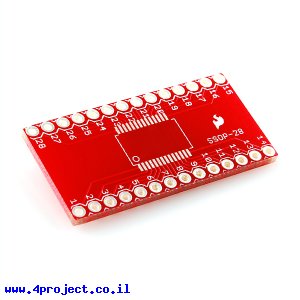

כרטיסון מתאם בין SSOP ל-DIP 28pin

זהו מעגל מודפס שיעזור לכם לתאם בין רכיבי SSOP בעלי 28 רגליים לפריסה של חורים במרווחים של 2.54 מ"מ. המעגל תוכנן לרכיבי SSOP עם מרווח בין הרגליים של 0.65 מ"מ, אבל יתאים גם לרכיבים בעלי מרווח של 0.635 מ"מ (קירוב של 0.025").
מתאים לרכיבים ברוחב בין 5 מ"מ (0.200") ל-11.4 מ"מ (0.450"). מרווח בין חורי ה-DIP הוא סטנדרט של רכיב רחב - 15.24 מ"מ (0.6").

מחלקות עם מוצרים דומים:

• מתאמי אריזות שבבים - DIP adapters

מאפיינים:

• אריזה: SSOP 28 pin
• אריזה: DIP 28 pin wide
• אורך: 35.5mm
• רוחב: 18 מ"מ

קישורים:

• הסבר על גודל רכיבי SOIC ב-Wiki (אנגלית)
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה רגילה
