מעגל זה מאפשר הפעלת סלילי הממסרים ע"י מיקרובקר או מקור זרם נמוך אחר.
מתח של 5V לסליל הממסר מסופק לקווים VDD ו-GND ונשלט ע"י קו EN. הממסר יכנס לפעולה כאשר מתח ה-EN יעלה מעל כ-2.5V.

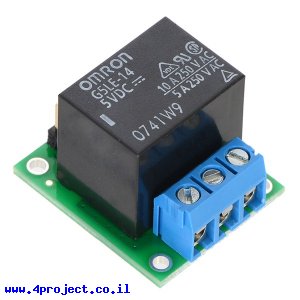

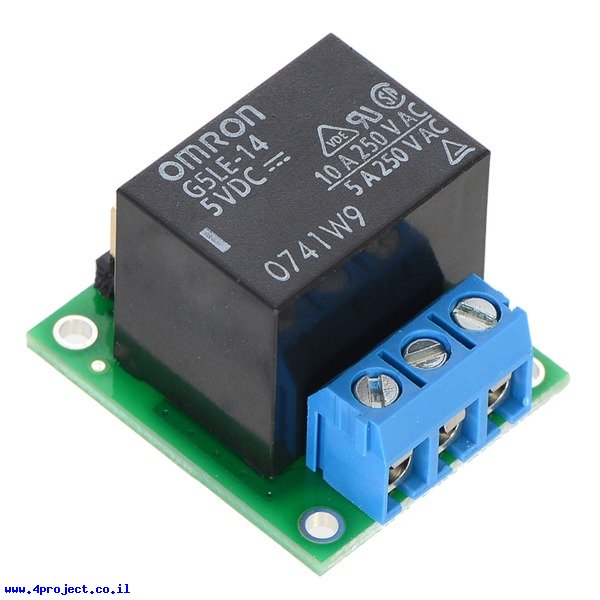

הערכה מגיעה מורכבת עם הממסר, מחבר טרמינל לחיבור העומס, שורה של פינים ישרים לאספקת מתח הסליל ובקרה ומעגל מודפס עם כל הרכיבים הדרושים כדי להפעיל את הממסר.
המעגל כולל שתי נוריות לד בשני צידי הממסר שנדלקות כאשר סליל הממסר מופעל ודיודת זנר המגנה מפני מתח חוזר מסליל הממסר.
המעגל מגיע מורכב ומוכן לעבודה.
שימו לב:
מוצר זה לא עבר שום תקינה או כל בדיקה מיוחדת להפעלת מתחים גבוהים.
מתח גבוה מסוכן מאוד! העזרו במי שמבין בחשמל לפרוייקטים עם ממסרים כאלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- מתח: 250 V
- זרם: 5 A
- מתח על הסליל: 5 V
- סוג מפסק: SPDT
קישורים:
נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
