מתאם Qwiic לחיישני RFID

מספר קטלוגי: 4P-207366 / SF-SEN-15191
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

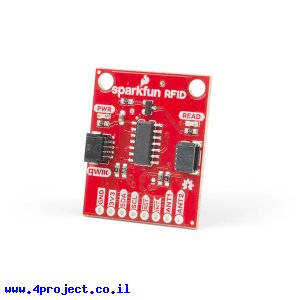

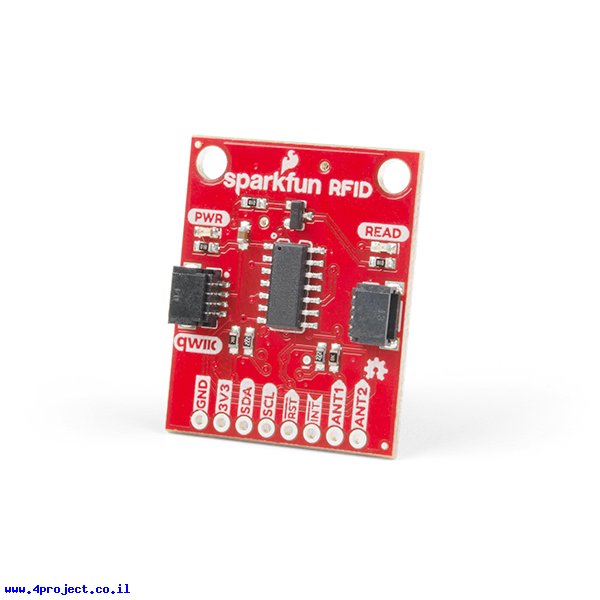

מתאם Qwiic לחיישני RFID
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מחברים ומתאמים, מתאמים.


זהו מתאם לחיבור חיישני RFID לערוץ I2C דרך מערכת Qwiic.
מתאם מתאים לחיישנים מדגמים ID-12, ID-20 ו-ID-3, כולל זמזם ולד חיווי הסריקה.
את הזמזם אפשר לנתק ע"י חיתוך של גשרון על המעגל.

כל מה שצריך לעשות זה לחבר את החיישן לתוך המתאם, מחבר את המתאם למיקרובקר עם כבל Qwiic וזהו. מעבירים תג RFID המתאים לתדר 125KHz מעל החיישן ומקבלים את הקוד המזהה שנסרק.
למי שלא מעוניין לעבוד עם חיבור ה-Qwiic, בצידו של המעגל יש חורים להלחמת מחבר שורה, כך שאפשר יהיה לעבוד עם המתאם גם על מטריצה וגם להתחבר אליו בדרכים אחרות.
בחיבורים אלה יש גם קו פסיקה שיתן חיווי כשמתבצעת סריקה וגם חיבור לאנטנה חיצונית שצריך לחבר לחיישן מדגם ID-3.

המתאם מבוסס על מיקרובקר ATtiny84A שמוסיף ל-6 הבתים של מזהה תג ה-RFID את ה-timestamp של הסריקה ושומר עד 20 סריקות בזכרון עד שהן משודרות דרך ערוץ ה-I2C.

מחלקות עם מוצרים דומים:

מאפיינים:

  • חיבור: JST-SH 4 pin

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 6 גרם
  • אריזה מינימלית: מעטפה מרופדת
