השוני העיקרי בין ה-RedBoard הרגיל לבין גרסת ה-Qwiic הוא תוספת מחבר ה-Qwiic המאפשר חיבור מהיר של מגוון תוספות מסדרת ה-Qwiic דרך חיבור ה-I2C הקטן בקצה הכרטיס.
בנוסף, שודרג ממיר מתח 3.3V כדי שיוכל לספק עד 600mA לרכיבים המחוברים (שלרוב פועלים ב-3.3V), מחבר ה-USB הוחלף ל-MicroB הפופולרי יותר ורכיב המטפל בתקשורת טורית הוחלף ב-CH340C, מה שברוב המקרים אמור למנוע צורך להתקין דרייברים עבור הכרטיס, אבל בחלק ממערכות ההפעלה עדיין תדרשו להוריד ולהתקין דרייברים עבור רכיב זה.
בחלקו האחורי של המעגל נוספו שני גשרוני הלחמה המאפשרים לשנות בין חיבור ישיר של קווי A4/A5 למחבר Qwiic, לבין מעבר דרך מתאם רמות לוגיות.
בנוסף, על הכרטיס יש גם גשרון הלחמה שיאפשר לכם לשנות את כל הכרטיס מעבודה ב-5V ל-3.3V.
גם כרטיס זה מבוסס על בקר ATMega328 שמגיע טעון עם Bootloader בגרסת Optiboot. תוכלו לבחור בכרטיס ה-UNO בסביבת פיתוח Arduino כדי לצרוב את הכרטיס.
אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות.

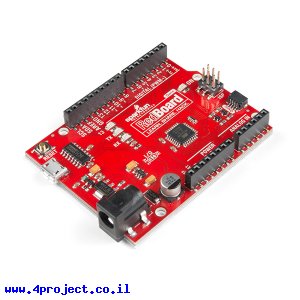

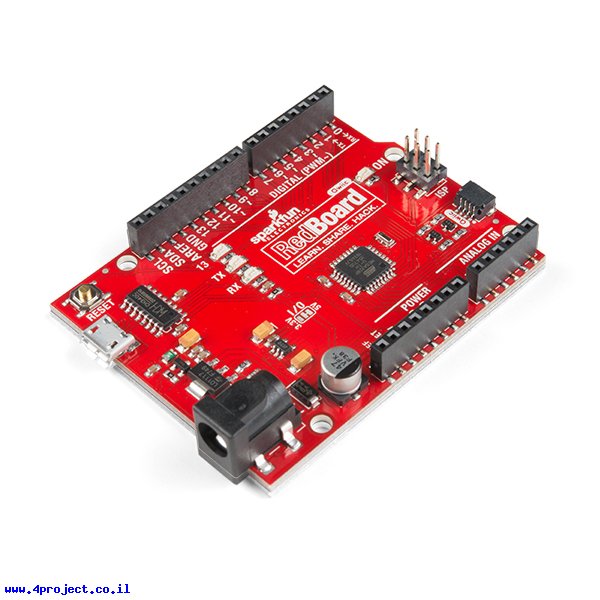

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RedBoard Qwiic
- יצרן: SparkFun
- בקר: ATMega328
- זיכרון RAM: 2K
- זיכרון FLASH: 32 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- מתח עבודה: 5V
- מתח כניסה: 7 - 12V
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- תקשורת: USB ,UART ,I2C ,SPI
- חיבור: USB-microB ,Power 5.5x2.1mm
- אורך: 77mm
- רוחב: 53mm
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 21 גרם
- אריזה מינימלית: קופסה קטנה
