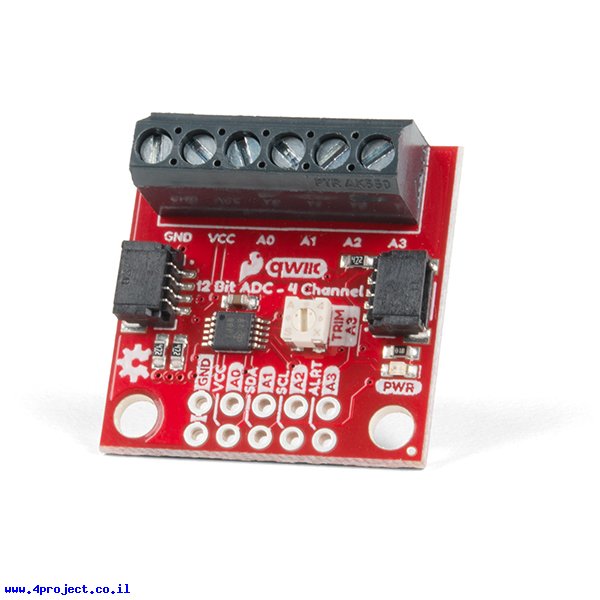

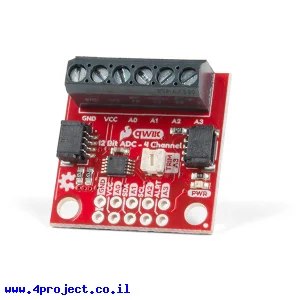

הרכיב מתקשר דרך ערוץ ה-I2C וחיבור למערכת Qwiic יכול לעזות לחבר אותו בקלות למיקרובקר. יש גם חורים המרוחקים 2.54 מ"מ להלחמת מחבר אחר.
נקווים האנלוגיים ואספקת מתח מגיעים גם לטרמינל הברגה, מה שמאפשר לחבר ולנתק את הפרוייקט לרכיבים שאתם רוצים למדוד בקלות.
על המעגל יש גם נגד משתנה המחובר לכניסה A3 ששימושי לתחילת הפרוייקט, כשתרצו לדמות ערכים שונים בכניסה. אפשר לנתק את הפוטנציאומטר מהכניסה ע"י חיתוך גשרון בחלקו האחורי של המעגל.
בחלקו האחורי של המעגל ישנם גם גשרונים לקביעת כתובת ה-I2C של הרכיב, המאפשרים 4 כתובות יחודיות, מה שמאפשר לקבל עד 16 כניסות דיגיטליות ע"י חיבור של 4 כרטיסונים כאלה יחד.
השבב ADS1015 יכול לעבוד במתחים בין 2.0 ל-5.5V, בחיבור למערכת Qwiic הוא יעבוד ב-3.3V.
השבב הוא לא רק ממיר ADC, הוא כולל מגוון רחב מאד של הגדרות שונות ומשוכללות. אפשר להגדיר את הכניסות כזוגות דיפרנציאליות או ככניסות עצמאיות, לשנות את קצב וצורת הדגימה, לשנות את טווח המתחים למדידה, להעביר את האות דרך מגבר פנימי ולהתרכז סביב איזור מתחים מסויים (סוג של zoom-in) והרבה תכונות נוספות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ADS1015
- מספר ערוצים: 4
- רזולוצית ADC: 12 bit
- מתח עבודה: 2.0 - 5.5V
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
