ה-TXS0108E הוא מתאם רמות לוגיות בעל 8 קווים דו-כיווניים, כאשר הרכיב יודע לזהות את הכיוון בעצמו.
לרכיב יש 2 קווי מתח מופרדים, קו A יכול לעבוד במתחים בין 1.4V ל-3.6V, קו B יכול לעבוד במתחים בין 1.65V ל-5.5V.
זה מאפשר לייצר תאום בין רכיבים הפועלים על מתחים פופולריים כמו 1.8V, 3.3V, 5V.
חשוב לשמור שמתח הקו A לא יעלה על מתח של הקו B.
הרכיב יכול להעביר נתונים במהירויות עד 110Mbps במצב push/pull או עד 1.2Mbps במצב open drain. מהירויות אלה יאפשרו לכם לחבר רכיבי SPI הפועלים ב-3.3V למיקרובקר הפועל ב-5V.
מחלקות עם מוצרים דומים:
מאפיינים:

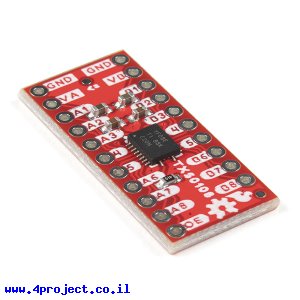

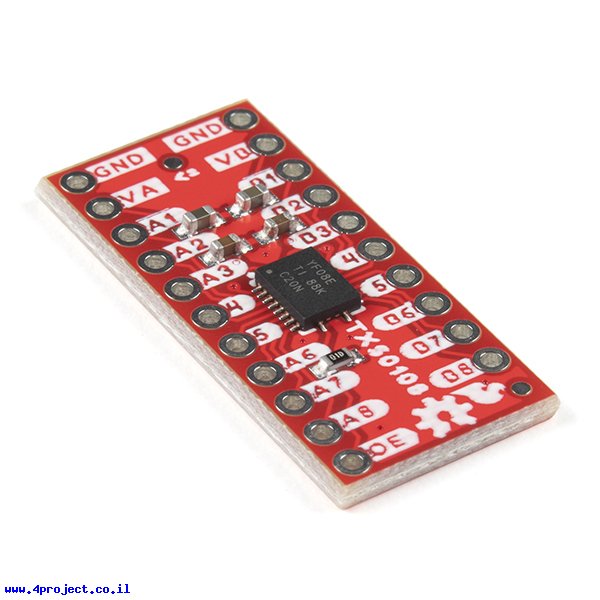

- דגם: Level Shifter - 8 Channel (TXS0108E)
- יצרן: SparkFun
- מספר ערוצים: 8
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
