הערכה כוללת את כל הרכיבים הדרושים כדי להרכיב 16 מעגלים בסיסיים ללא צורך בהלחמה.
הערכה זו זהה בתוכן לגרסת V4.1. הדבר היחיד שהשתנה זו התורה של המזוודה בה מגיעים הרכיבים.
הערכה מגיעה עם ספרון צבעוני באנגלית בו מצולם ומוסבר תהליך של הרכבה וכתיבת תוכנה לכל המעגלים.
בעזרת ערכה זו תוכלו לבנות את המעגלים הבאים:
- לד מהבהב
- לקרוא ערך של נגד משתנה (פוטנציומטר)
- הפעלת לד RGB
- להגיב ללחיצת כפתורים
- לזהות עוצמת אור (קריאת ערך Photo Resistor)
- למדוד טמפרטורה
- להפעיל מנוע סרוו (servo motor)
- להשתמש בזמזם להשמעת צלילים
- להפעיל מנועי DC קטנים
- למדוד מרחק בעזרת חיישן אולטאסוני
- להציג טקסט על מסך LCD
- לבנות משחק המלך אמר (Simon Says)
- למידה של רובוטיקה בסיסית
- בניית רובוט קטן
גרסה זו של הערכה משתמשת בכרטיס RedBoard המיוצר ע"י SparkFun ולא שונה בהרבה מכרטיס Arduino UNO R3 המקורי.
הערכה מקנה אבני בניין להרבה פרוייקטים מעניינים. ברגע שמבינים את הפרינציפ אפשר יהיה ליצור פרוייקטים מרשימים מאוד רק מערבוב של כמה מעגלים בערכה זו.

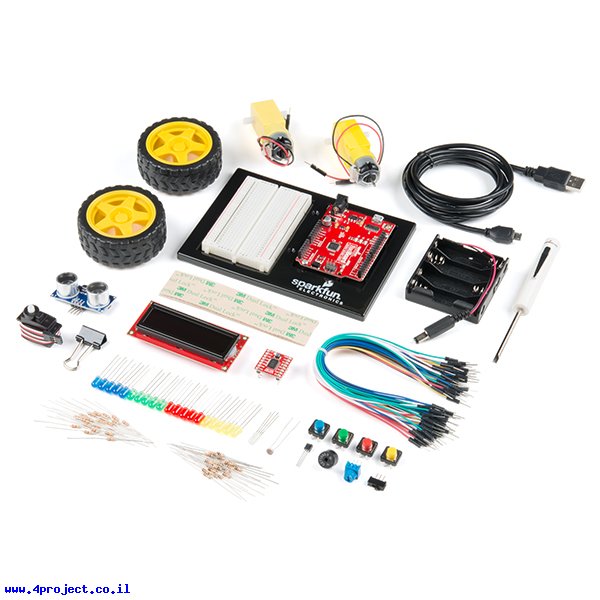

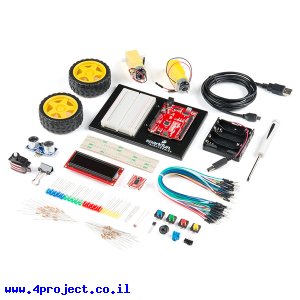

הערכה כוללת:
- כרטיס RedBoard Qwiic המתאים לסביבת ה-Arduino
- בסיס פלסטיק שיחזיק מטריצה קרוב לכרטיס
- חוברת צבעונית מודפסת (באנגלית)
- מטריצה לבנה
- מזוודת פלסטיק לאחסון כל הרכיבים של הערכה
- מברג כיס - פיליפס/שטוח
- מסך LCD 16x2 לבן על שחור
- בקר מנועי DC
- זוג גלגלים
- זוג מנועי DC
- מנוע סרוו (servo) קטן
- חיישן מרחק אולטראסוני
- חיישן טמפרטורה TMP36
- כבל USB-miniB סטנדרטי לחיבור הכרטיס למחשב
- חוטי גישור זכר-זכר - חוטים לחיבור יציאות ה-Arduino למטריצה או כל חיבור "נקבה" אחר
- חיישן אור (photocell) - מצויין לזיהוי כשמגירה נפתחת או מתי צריך להדליק אורות
- לד RGB - לד בעל 3 צבעים. השתמשו ביציואת PWM כדי לערבב כל צבע שתרצו
- לדים בסיסיים - לחיווי סטטוס או דברים אחרים
- כפתורים עם כובעים בצבעים שונים
- נגד משתנה 10K ליניארי - בד"כ משמש לשליטה על volume, ניגודיות או יכול לשמש כממשק קלט כללי מהמשתמש
- מספק הפעלה קטן
- זמזם - נהדר ליצירת צלילים או אפילו מוזיקה פשוטה
- בית סוללות AA
- נגדים 330 אום - נגדי הגבלת זרם ללדים
- נגדים 10K אום - נגדים מצויינים לקיבוע ערכים לכניסות (pull-up, pull-down)
- קליפס נייר המשמש כזרוע לייצוב הרובוט
אין צורך בהלחמה. מומלץ למתחילים בני 10 ומעלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RedBoard
- יצרן: SparkFun
- בקר: ATMega328
- זיכרון RAM: 2 KBytes
- זיכרון FLASH: 32 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- מתח עבודה: 5V
- מתח כניסה: 7 - 12V
- זרם ליציאת IO: 40mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- תקשורת: UART ,SPI ,I2C ,USB
- חיבור: USB-microB ,Power 3.5x1.35mm
- אורך: 75 מ"מ
- רוחב: 53mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 1141 גרם
- אריזה מינימלית: מעטפה מרופדת
