גרסה זו של הערכה לא מיוצרת יותר. יש לנו גרסה החדשה (v4.0) של הערכה.
ערכה לממציא המתחיל זו קופסה עם כל הדברים המגניבים שיעזרו לממציא חדש להיכנס לתחום האלקטרוניקה המתוכנתת.
הערכה כוללת את כל הרכיבים הדרושים כדי להרכיב 16 מעגלים בסיסיים ללא צורך בהלחמה.
הערכה מגיעה עם ספרון צבעוני באנגלית בו מצולם ומוסבר תהליך של הרכבה וכתיבת תוכנה לכל המעגלים.
בעזרת ערכה זו תוכלו לבנות את המעגלים הבאים:
- לד מהבהב
- לקרוא ערך של נגד משתנה (פוטנציומטר)
- הפעלת לד RGB
- הפעלת מספר לדים
- להגיב ללחיצת כפתורים
- לזהות עוצמת אור (קריאת ערך Photo Resistor)
- למדוד טמפרטורה
- להפעיל מנוע סרוו (servo motor)
- להשתמש בחיישן קיפול (Flex sensor)
- להשתמש בחיישן לחץ (SoftPot sensor)
- להשתמש בזמזם להשמעת צלילים
- להפעיל מנוע DC קטן
- לשלוט במכשירים גדולים ע"י ממסר (Relay)
- להשתמש באוגר הזזה (Shift register)
- להציג טקסט על מסך LCD
- לבנות משחק המלך אמר (Simon Says)
גרסה זו של הערכה משתמשת בכרטיס RedBoard המיוצר ע"י SparkFun ולא שונה בהרבה מכרטיס Arduino UNO R3 המקורי. לערכה זו נוסף גם מסך LCD 16x2 ומדריך למשתמש מעודכן לכלול יותר מעגלים והסברים טובים יותר על תהליך הבניה.
גרסת ה-3.1 של הערכה מוסיפה גם מברג פיליפס/שטוח בעזרתו תוכלו לחבר את כרטיס הארדואינו לבסיס הפלסטי והמטריצה הוחלפה ללבנה כדי להקל על העבודה.
גרסת ה-3.2 של הערכה כוללת כפתורים צבעוניים, לדים נוספים וחוברת חדשה המתארת בניית מעגל הנוסף, משחק Simon says.
גרסת ה-3.3 כוללת שוב את מזוודת הפלסטיק אחרי שליצרן היו בעיות ייצור שלה.
אנחנו מאמינים שאלה הם אבני בניין להרבה פרוייקטים מעניינים. ברגע שמבינים את הפרינציפ אפשר יהיה ליצור פרוייקטים מרשימים מאוד רק מערבוב של כמה מעגלים בערכה זו.

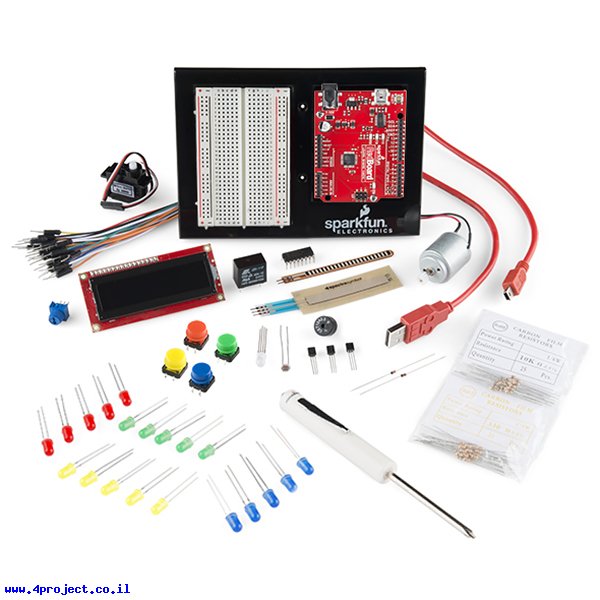

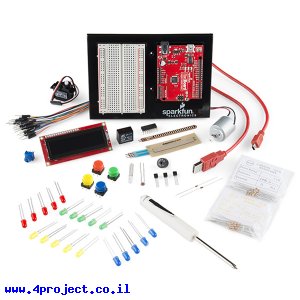

הערכה כוללת:
- כרטיס RedBoard המתאים לסביבת ה-Arduino
- בסיס פלסטיק שיחזיק מטריצה קרוב לכרטיס
- חוברת צבעונית מודפסת (באנגלית)
- מטריצה שקופה ואדומה
- מזוודת פלסטיק לאחסון כל הרכיבים של הערכה
- מברג כיס - פיליפס/שטוח
- מסך LCD 16x2 לבן על שחור
- שבב הזזה 74HC595
- טרנזיסטורים 2N2222
- דיודות 1N4148
- מנוע חובבים עם גלגל שיניים
- מנוע סרוו (servo) קטן
- ממסר 5V
- חיישן טמפרטורה TMP36
- חיישן קיפול קטן
- SoftPot - זה הוא חיישן שמשנה את ההתנגדות שלו בהתאם למקום בו לוחצים עליו. דומה לפס מגע לשינוי ה-volume
- כבל USB-miniB סטנדרטי באורך 1.8 מטר לחיבור הכרטיס למחשב
- חוטי גישור זכר-זכר - חוטים לחיבור יציאות ה-Arduino למטריצה או כל חיבור "נקבה" אחר
- חיישן אור (photocell) - מצויין לזיהוי כשמגירה נפתחת או מתי צריך להדליק אורות
- לד RGB - לד בעל 3 צבעים. השתמשו ביציואת PWM כדי לערבב כל צבע שתרצו
- לדים בסיסיים - לחיווי סטטוס או דברים אחרים
- כפתורים עם כובעים בצבעים שונים
- נגד משתנה 10K ליניארי - בד"כ משמש לשליטה על volume, ניגודיות או יכול לשמש כממשק קלט כללי מהמשתמש
- זמזם - נהדר ליצירת צלילים או אפילו מוזיקה פשוטה
- נגדים 330 אום - נגדי הגבלת זרם ללדים
- נגדים 10K אום - נגדים מצויינים לקיבוע ערכים לכניסות (pull-up, pull-down)
אין צורך בהלחמה. מומלץ למתחילים בני 10 ומעלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RedBoard
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5 V
- מתח כניסה: 7 - 12 V
- זרם ליציאת IO: 40 mA
- זרם ליציאת 3.3V: 50 mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: UART TTL,SPI ,I2C ,USB
- חיבור: USB-miniB ,Power 5.5x2.1mm center positive
- אורך: 75 מ"מ
- רוחב: 53 מ"מ
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
- מדריך למשתמש
- מדריך הניסויים
- דוגמה של קוד
- שרטוט של המזוודה (קובץ PDF)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 907 גרם
- אריזה מינימלית: מעטפה מרופדת
