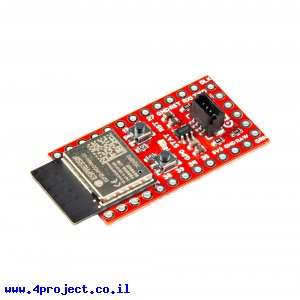

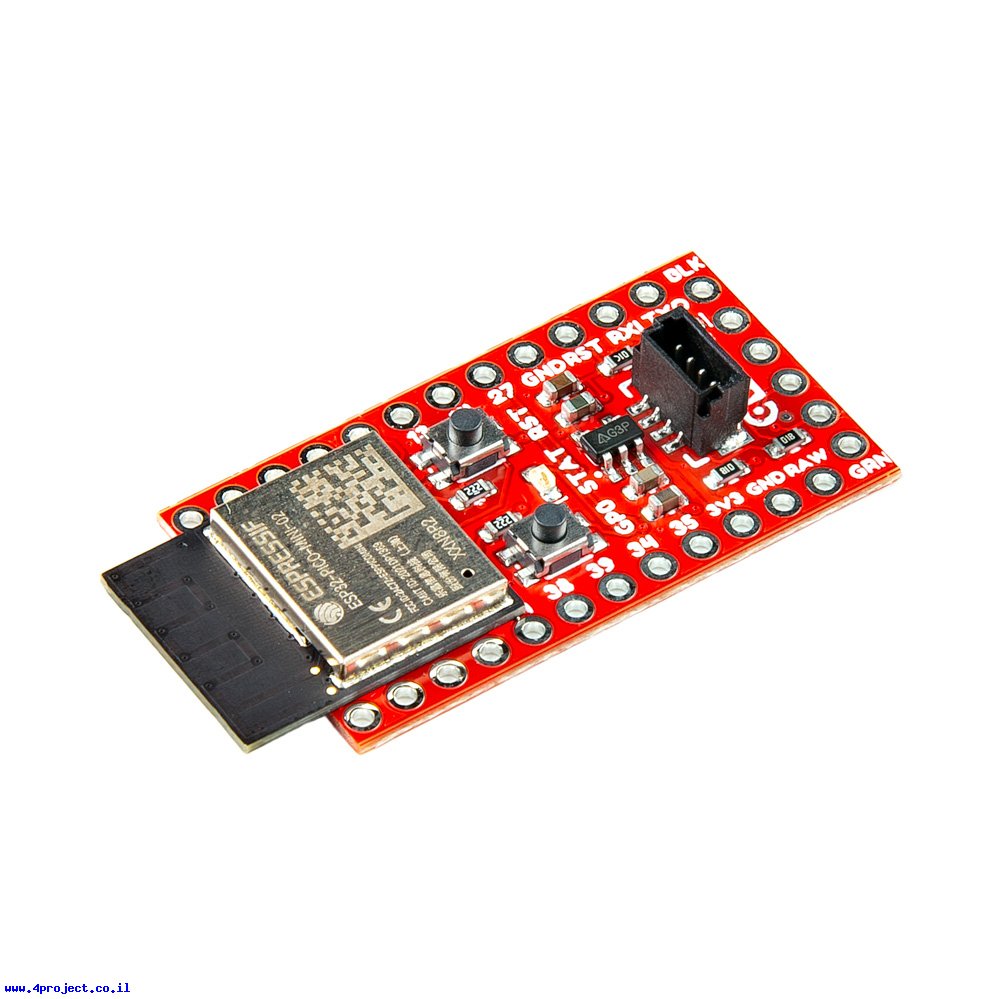

למודול זה יש 2 ליבות חישוב שאפשר להריץ בין 80 ל-240MHz, מעבד עזר שיכול לעזור במצבים של צריכת זרם נמוכה, הרבה זיכרון פנימי וגוון רחב של ממשקים כמו: אפשרות לחבר כרטיס זכרון חיצוני, חיישני מגע, ADC, DAC, הכנה ל-Ethernet, ממשק Two-Wire Automotive והדברים הסטנדרטיים כמו PWM, SPI, I2C, I2S ו-UART ועוד כמה דברים שימושיים. זהו סוס עבודה באריזה קטנה מאוד.
לא נשכח שזהו ESP32 שבנוסף להכל מספק גם תקשורת WiFi ו-Bluetooth (פרוטוקול SPP), וגם BLE.
במצב שינה המודול יכול להגיע לצריכה של כ-5uA, כך שהוא יוכל להתאים לאפליקציות מבוססות סוללות.
למודול יש 8MB של זכרון FLASH וכמה סוגי זכרונות RAM:
- 520K של SRAM פנויים לתוכנית ונתונים
- 2MB של PSRAM, שזהו סוג של זכרון דינמי שתוכלו להשתמש בו לטובת נתונים
- 16K של SRAM שנשארים פעילים גם במצב שינה עמוקה, כך שמעבד עזר יוכל לבצע פעולות בסיסיות גם במצב זה
בנוסף לכל זה, SparkFun הצליחו להכניס מחבר Qwiic לחיבור קל של רכיבים המתקשרים דרך ערוץ ה-I2C.
שימו לב שבדומה לכרטיסי Pro Mini האחרים, הכרטיס הוא מינימליסטי ואין לו חיבור USB או מחבר מיוחד לאספקת מתח. כדי לתקשר איתו תצטכרו מתאם לתקשורת טורית UART שצריך לחבר לצד הצר של הכרטיס, ואת המתח אפשר לספק ישירות לקו ה-3.3V אם יש לכם מקור יציב, או לקו ה-RAW כדי להפעיל את המייצב המורכב על הכרטיס, שיוכל לקבל מתחים עד 6V מקסימום.
שימו לב:
שבשונה מכרטיסי ESP32 אחרים, כדי לצרוב את המודול צריך ללחות על הכפתור GP0 תוך כדי ביצוע Reset עם הכפתור הנוסף שיש על הכרטיס, או תוך כדי חיבור המתח.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ESP32 Qwiic Pro Mini
- יצרן: SparkFun
- בקר: ESP32
- זיכרון RAM: 520 KBytes
- זיכרון RAM: 2MB PSRAM
- זיכרון FLASH: 8 MBytes
- תדר: 240 MHz
- מתח עבודה: 3.0 - 3.6V
- מתח כניסה: 5V
- תקשורת: WiFi ,Bluetooth ,UART ,SPI ,I2C ,I2S
- חיבור: JST-SH 4 pin
- אורך: 38 מ"מ
- רוחב: 17.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
