הרכיב יכול לספק עד 2A. בכל מקרה רצוי לאוורר את הרכיב כדי לקבל את המקסימום האפשרי.

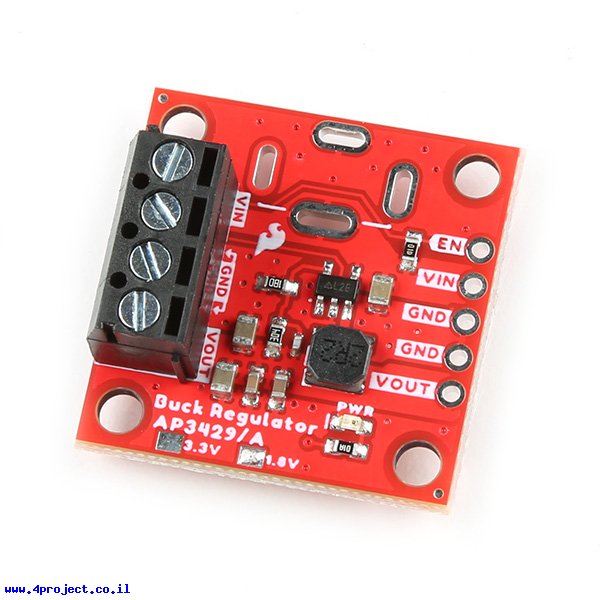

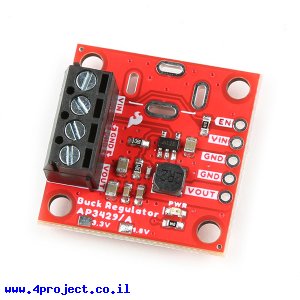

מידות המעגל הם רק 25.4x25.4 מ"מ. על המעגל תמצאו לד המציין אפסקת מתח. תוכלו לבטל אותו ע"י חיתוך גשרון הלחמה בצד האחורי של המעגל.
למעגל זה יש מגוון אפשרויות חיבור:
- בצד אחד של המעגל ישנם חורים להלחמת מחברי שורה כדי לספק את מתח הכניסה (2.7-5.5V), אדמה, לקבל את מתח היציאה (1.8V) וגם קו ה-EN שצריך לקבל "1" לוגי כדי לאפשר את פעולת הממיר.
- בצד השני ישנו מחבר טרמינל הברגה מולחם עם קווי מתח הכניסה, אדמה ומתח היציאה.
- בנוסף, במעגל יש חורים מאורכים המאפשרים להלחים מחבר עגול לחיבור ספק מתח חיצוני.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: AP63357
- יצרן: SparkFun
- סוג המרה: מוריד מתח
- מתח כניסה: 2.7 - 5.5V
- מתח עבודה: 1.8V
- זרם: 2A
- אורך: 1.0" (25.4 מ"מ)
- רוחב: 1.0" (25.4 מ"מ)
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
