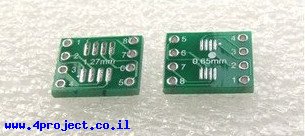

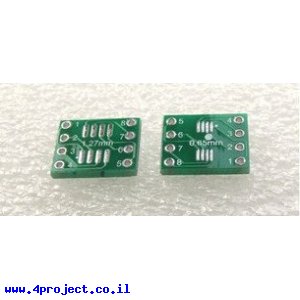

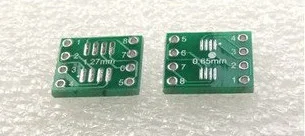

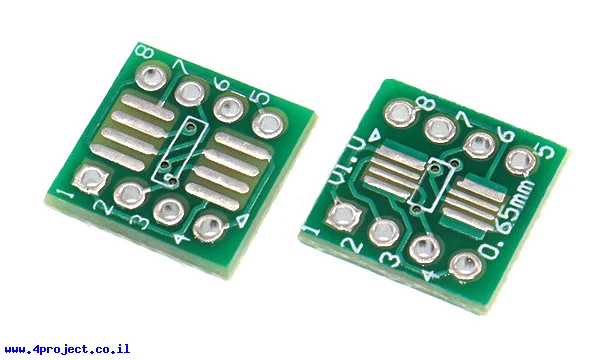

הכרטיסון הוא מעגל דו-צדדי, כאשר בצד אחד יש מוליכים המרווחים 0.65 מ"מ ובצד השני מוליכים המרווחים 1.27 מ"מ.
המוליכים די ארוכים ומאפשרים הלחמה של רכיבים ברוחב שונה. רוחב המוליכים (מהקצה לקצה) בצד ה-0.65 מ"מ הוא 8 מ"מ ובין המוליכים באמצע יש מרווח של 1.5 מ"מ. רוחב המוליכים בצד ה-1.27 מ"מ הוא 9 מ"מ ובין המוליכים באמצע יש מרווח של 2 מ"מ.
כל המוליכים מחוברים לחורים המרוחקים 2.54 מ"מ אחד מהשני, מה שמאפשר עבודה עם הכרטיסון על מטריצה.
שימו לב:
הכרטיסון נמכר כמו שהוא מופיע בתמונות ללא מחברים.
מחלקות עם מוצרים דומים:
מאפיינים:
- אריזה: SSOP 8 pin
- אריזה: SOIC 8 pin
- אורך: 11 מ"מ
- רוחב: 10 מ"מ
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה רגילה
