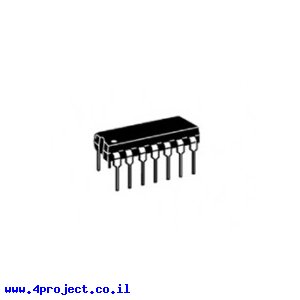

שבב שערי NAND עם Schmitt-Trigger - דגם 74HC132

זהו שבב בעל 4 שערי NAND עם 2 כניסות לכל אחד עם מעגל Schmitt-Trigger בכניסות.
המוצא של שער NAND הוא היפוך הלוגי של שער AND. כלומר שער AND עם כמה כניסות ואחריו שער NOT לתוצאה המתקבלת.

בגלל ה-Schmitt-Trigger רמות המתח המפעילות את הכניסות מתנהגות שונה ממעגלים הלוגיים הרגילים.
הרכיב מאפשר מעבר חד משמעי בין רמות הלוגיות, גם כשהשינוי בכניסות הוא איטי ונמצא "בין הרמות".

מחלקות עם מוצרים דומים:

• שערים לוגיים - Logical gates

מאפיינים:

• דגם: SN74HC132N
• אריזה: DIP 14 pin
• מתח עבודה: 2.0 - 6.0V
• סוג שער: NAND

מוצרים שיכולים לעניין אתכם:

• סוקט לאריזה DIP 14 pin

קישורים:

• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: קופסה קטנה
