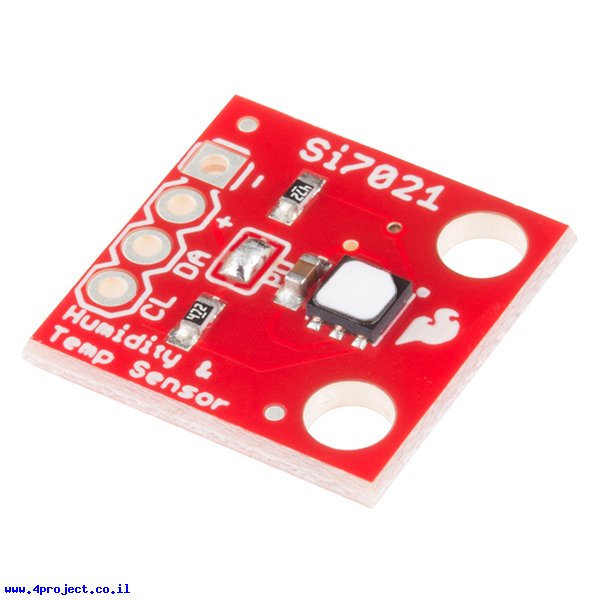

Si7021 הוא חיישן דיגיטלי שכולל באריזה אחת מעגלי מדידה מדוייקים לשני הפרמטרים.
הרכיב צריך רק 4 חיבורים, מתח, אדמה ושני קווי ה-I2C.
קווי ה-I2C מחוברים עם נגד PullUp של 4.7K. אם אתם מחברים כמה רכיבים לקו ה-I2C, כנראה שתרצו לנתק אותם בעזרת גשרון ההלחמה הנמצא על המעגל.
שימו לב כי טיפות מים יכולים להרוס את הרכיב. יש לעטוף את הרכיב בטפלון או חומר אחר במקומות עם תנאים בהם יכולות להיווצר טיפות של מים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Si7021
- יצרן: Silicon Labs
- טווח מדידה: 0 to 100% RH ,–40 to +125 °C
- רזולוציה: ±3%RH ,±0.4℃
- מתח עבודה: 1.9 - 3.6V
- זרם: 150uA active
- זרם: 60nA standby
- תקשורת: I2C
- אורך: 15.2mm
- רוחב: 15.2mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
