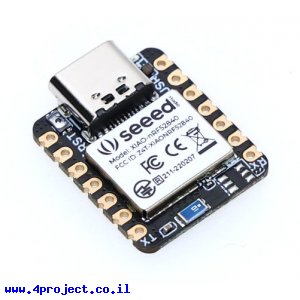

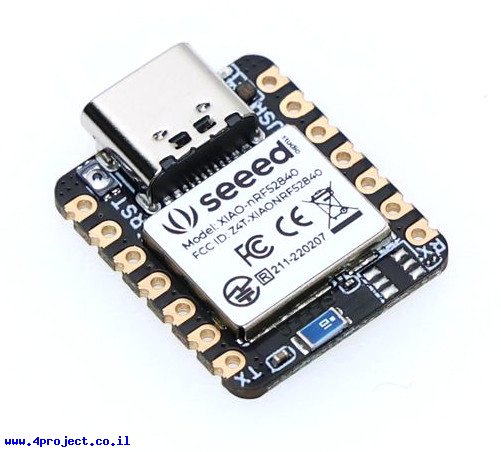

זהו כרטיס ארדואינו הקטן ביותר שנתקלנו בו עד עכשיו, עם חיבור USB-C, מעבד חזק, די הרבה זכרון ו-11 קווי IO זה לא מעט לכרטיס בגודל של קצה האגודל.
הכרטיס מבוסס על צ'יפ nRF52840 של חברת Nordic עם מיקרובקר ARM Cortex-M4 עם FPU שרץ בתדר 64MHz.
המיקרובקר מכיל 256K זכרון RAM ו-1MB זכרון FLASH, בנוסף יש עוד 2M זכרון FLASH דרך ערוץ ה-QSPI. עם אפשרויות תקשורת I2C, UART, SPI, NFC, SWD וגם Bluetooth 5.0.
כל זה על כרטיסון בגודל 20x17.5 מ"מ עם מחבר USB-C שקצת בולט בצד אחד.
על הכרטיסון ישנם חורים המרוחקים 2.54 מ"מ, אליהם אפשר להלחים מחברי שורה (לא כלולים).
צד האחורי שי המעגל לא כולל רכיבים, כך שאפשר להלחים אותו ישירות למעגל מודפס של פרוייקט בעזרת הפדים הצדדיים החתוכים בצורה המזכירה מעגלים עם StampHoles.
שימו לב כי מתח העבודה של הכרטיס הוא 3.3V, אין לחבר אליו רכיבים המספקים 5V, אחרת הבקר ינזק.
העזרו במדריך למשתמש המקושר בהמשך העמוד להוספת הגדרות הכרטיס לסביבת ה-Arduino.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: XIAO nRF52840
- יצרן: SeeedStudio
- בקר: ARM Cortex®-M4 with FPU
- זיכרון RAM: 256 KBytes
- זיכרון FLASH: 1 MBytes + 2MBytes
- תדר: 64 MHz
- מתח עבודה: 3.3V
- מתח כניסה: 5V
- מספר קווי DIO: 11
- מספר קווי PWM: 11
- מספר קווי ADC: 6
- תקשורת: I2C ,UART ,SPI ,Bluetooth
- חיבור: USB-C
- אורך: 21 מ"מ
- רוחב: 17.5mm
- גובה: 3.5mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
