כרטיס פיתוח תואם Arduino Seeeduino XIAO ESP32S3 (לא מולחם)

מספר קטלוגי: 4P-7065 / SE-113991114
מחיר / מחירים
57.10 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 6


אמורות להיות לנו 6 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

כרטיס פיתוח תואם Arduino Seeeduino XIAO ESP32S3 (לא מולחם)
לחץ להגדלה
התמונות להמחשה בלבד

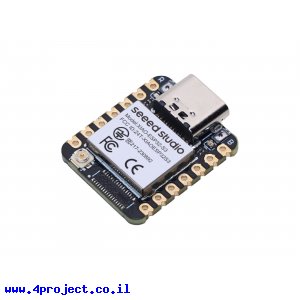

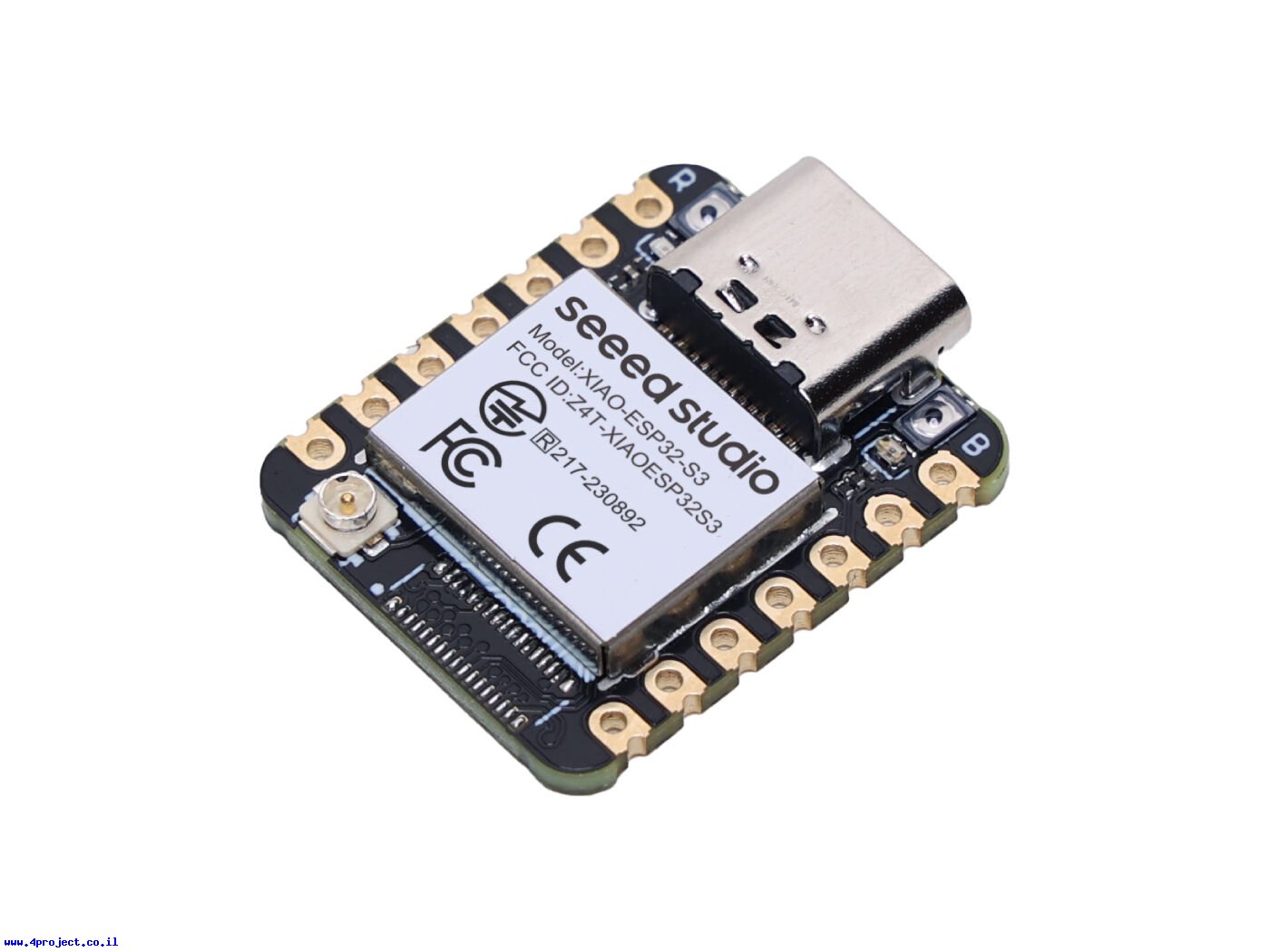

כן, כן... הדבר הקטן הזה (20x17.5x3.5mm) הוא כרטיס תואם ארדואינו של חברת SeeedStudio מדגם XIAO ESP32S3. דגם זה של XIAO מגיע עם מחברי רגליים לא מולחמים (ולא כלולים).
זהו כרטיס ארדואינו הקטן ביותר שנתקלנו בו עד עכשיו, עם חיבור USB-C, מעבד חזק, די הרבה זכרון ו-11 קווי IO זה לא מעט לכרטיס בגודל של קצה האגודל.

הכרטיס מבוסס על צ'יפ ESP32S3 עם מיקרובקר בעל שתי ליבות Xtensa® 32-bit LX7, שרץ בתדר 240MHz.
המיקרובקר מכיל 400K זכרון RAM ו-4MB זכרון FLASH. עם אפשרויות תקשורת I2C, UART, SPI, NFC, Bluetooth 5.0 וגם WIFI 2.4GHz.

כל זה על כרטיסון בגודל 20x17.5 מ"מ עם מחבר USB-C שקצת בולט בצד אחד.
על הכרטיסון ישנם חורים המרוחקים 2.54 מ"מ, אליהם אפשר להלחים מחברי שורה (לא כלולים).

דגם ה-XIAO ESP32S3 מגיע עם אנטנה חיצונית, אותה תצטרכו לחבר בזהירות למחבר ה-UF.L העגול בחלקו התחתון של המעגל.

צד האחורי של המעגל לא כולל רכיבים, כך שאפשר להלחים אותו ישירות למעגל מודפס של פרוייקט בעזרת הפדים הצדדיים החתוכים בצורה המזכירה מעגלים עם StampHoles.

הכרטיס יכול לעבוד מסוללת LiPo תא אחד, אותה תוכלו לחבר לשני פדים חשופים בצידו האחורי של המעגל. על הכרטיס יש מעגל טעינה שיטען את הסוללה כשהוא מקבל מתח חיצוני. הלד על הכרטיס ישמש כחיווי מצב טעינה כשהסוללה מחוברת.

שימו לב כי מתח העבודה של הכרטיס הוא 3.3V, אין לחבר אליו רכיבים המספקים 5V, אחרת הבקר ינזק.

העזרו במדריך למשתמש המקושר בהמשך העמוד להוספת הגדרות הכרטיס לסביבת ה-Arduino.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: XIAO ESP32C3
  • יצרן: SeeedStudio
  • בקר: ESP32 Xtensa® 32-bit LX7
  • זיכרון RAM: 8 MBytes
  • זיכרון FLASH: 8 MBytes
  • תדר: 240 MHz
  • מתח עבודה: 3.3V
  • מתח כניסה: 5V
  • מספר קווי DIO: 11
  • מספר קווי PWM: 11
  • מספר קווי ADC: 9
  • תקשורת: I2C ,UART ,SPI ,Bluetooth ,WiFi
  • חיבור: USB-C
  • אורך: 21 מ"מ
  • רוחב: 17.5mm

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 5 גרם
  • אריזה מינימלית: מעטפה מרופדת
