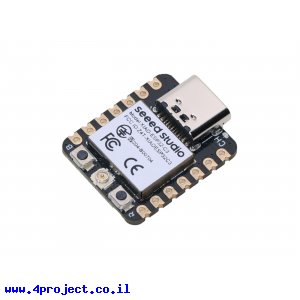

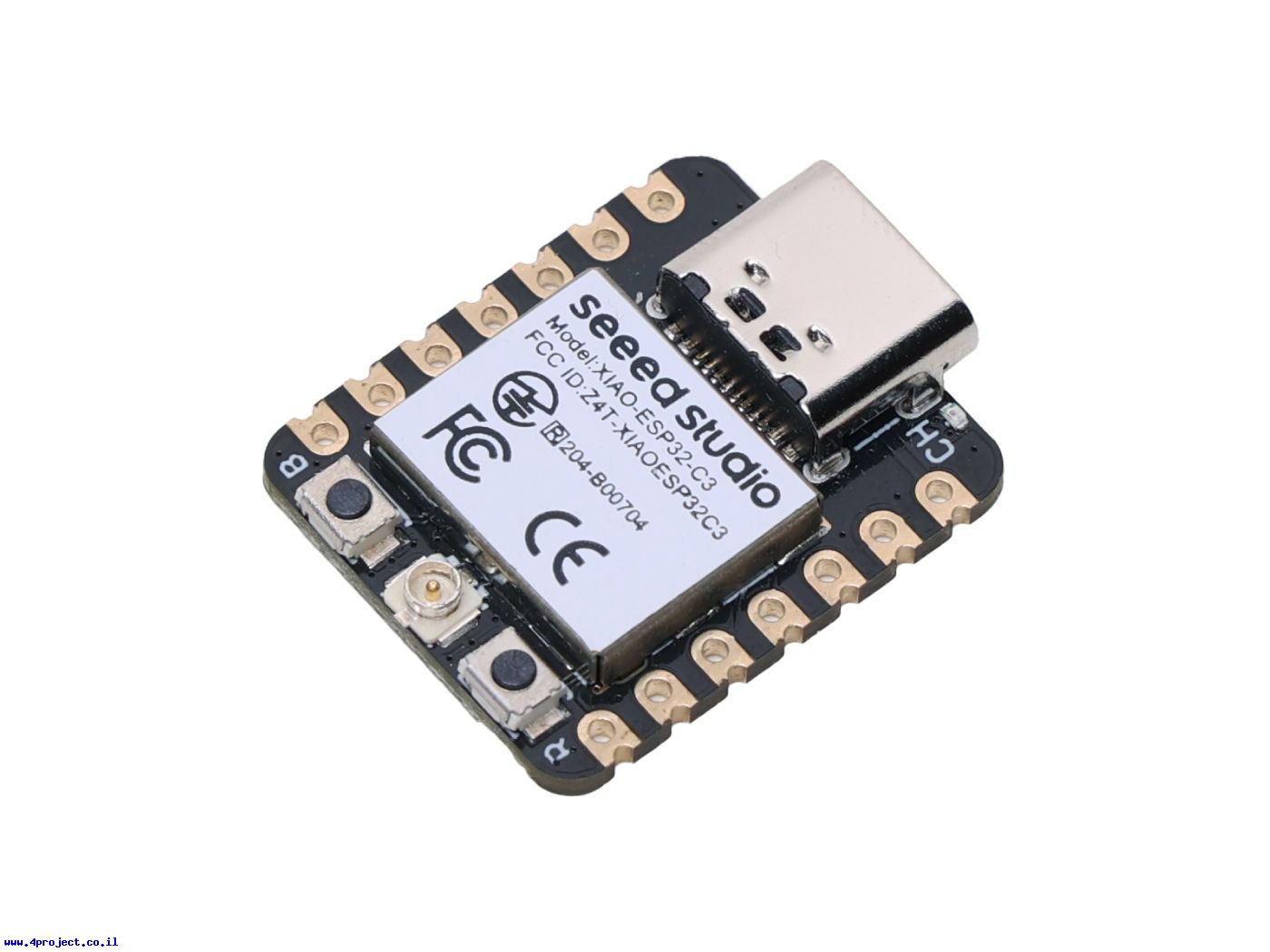

זהו כרטיס ארדואינו הקטן ביותר שנתקלנו בו עד עכשיו, עם חיבור USB-C, מעבד חזק, די הרבה זכרון ו-11 קווי IO זה לא מעט לכרטיס בגודל של קצה האגודל.
הכרטיס מבוסס על צ'יפ ESP32C3 עם מיקרובקר בעל ארכיטקטורת RISC-V החדשה, שרץ בתדר 160MHz.
המיקרובקר מכיל 400K זכרון RAM ו-4MB זכרון FLASH. עם אפשרויות תקשורת I2C, UART, SPI, NFC, Bluetooth 5.0 וגם WIFI 2.4GHz.
כל זה על כרטיסון בגודל 20x17.5 מ"מ עם מחבר USB-C שקצת בולט בצד אחד.
על הכרטיסון ישנם חורים המרוחקים 2.54 מ"מ, אליהם אפשר להלחים מחברי שורה (לא כלולים).
דגם ה-XIAO ESP32C3 מגיע עם אנטנה חיצונית, אותה תצטרכו לחבר בזהירות למחבר ה-UF.L העגול בחלקו התחתון של המעגל.
צד האחורי של המעגל לא כולל רכיבים, כך שאפשר להלחים אותו ישירות למעגל מודפס של פרוייקט בעזרת הפדים הצדדיים החתוכים בצורה המזכירה מעגלים עם StampHoles.
הכרטיס יכול לעבוד מסוללת LiPo תא אחד, אותה תוכלו לחבר לשני פדים חשופים בצידו האחורי של המעגל. על הכרטיס יש מעגל טעינה שיטען את הסוללה כשהוא מקבל מתח חיצוני. הלד על הכרטיס ישמש כחיווי מצב טעינה כשהסוללה מחוברת.
שימו לב כי מתח העבודה של הכרטיס הוא 3.3V, אין לחבר אליו רכיבים המספקים 5V, אחרת הבקר ינזק.
העזרו במדריך למשתמש המקושר בהמשך העמוד להוספת הגדרות הכרטיס לסביבת ה-Arduino.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: XIAO ESP32C3
- יצרן: SeeedStudio
- בקר: ESP32 32-bit RISC-V
- זיכרון RAM: 400 KBytes
- זיכרון FLASH: 4 MBytes
- תדר: 160 MHz
- מתח עבודה: 3.3V
- מתח כניסה: 5V
- מספר קווי DIO: 11
- מספר קווי PWM: 11
- מספר קווי ADC: 4
- תקשורת: I2C ,UART ,SPI ,Bluetooth ,WiFi
- חיבור: USB-C
- אורך: 21 מ"מ
- רוחב: 17.5mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
