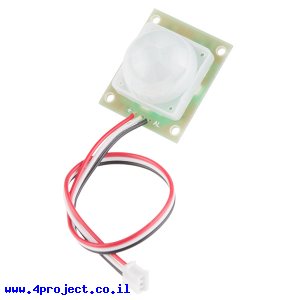

חיישן התנועה הוא מסוג PIR Sensor. ראשי תיבות של PIR באנגלית הם Passive Infrared Sensor - חיישן אינפרא אדום פסיבי.
הרכיבים כל פעם מגיעים עם חוטים בצבעים שונים שמחוברים לא תמיד באותו הסדר.

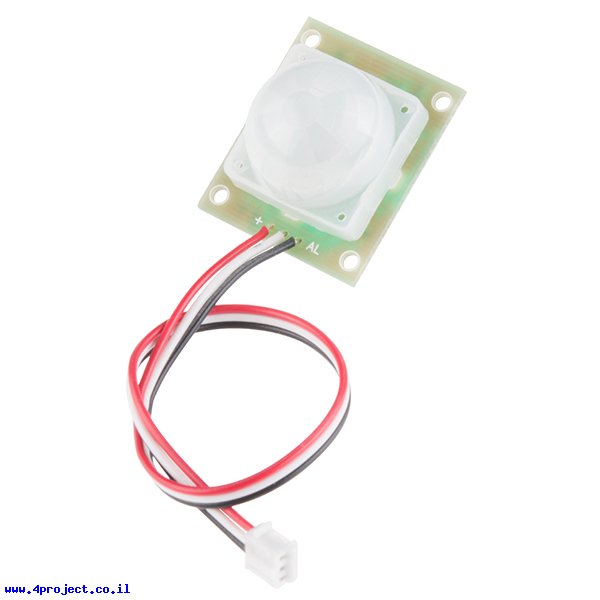

לפני שאתה מחברים אותו בדקו את הסימונים על הכרטיס של הרכיב. אם מסתכלים עליו מלמעלה (החיישן עצמו פונה אליכם) והחוטים מחוברים לחלק התחתון של הכרטיס, אז החוט השמאלי הוא הפלוס, האמצעי הוא האדמה והימני הוא קו ה-Alarm.
קו חיווי התנועה הוא open collector, לכן יש צורך להשתמש בנגד pull-up. נגד 10 קילו אום יעשה את העבודה.
החל ממאי 2015 הרכיב מגיע עם מחבר JST בעל 3 חיבורים מרוחקים 2 מ"מ אחד מהשני.
שימו לב:
דפי הנתונים מציינים מתח הפעלה של 12V לרכיב זה, למרות שיש דיווחים על הפעלה מוצלחת של הרכיב החל מ-5V ואפילו 3.3V אם עוקפים את מייצב המתח על כרטיס הרכיב. ישנם גם דיווחים שהרכיב מספק דיווח על תנועה למרות שלא היתה כזו כשהוא מופעל במתחים נמוכים. כנראה יש צורך לספק מתח של 9-12V כדי להיות בצד הבטוח.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: PIR sensor
- מתח עבודה: 5 - 12V
- זרם: 1.6 mA @ 3.3V
קישורים:
נתוני משלוח (הסבר):
- משקל: 6 גרם
- אריזה מינימלית: קופסה קטנה
