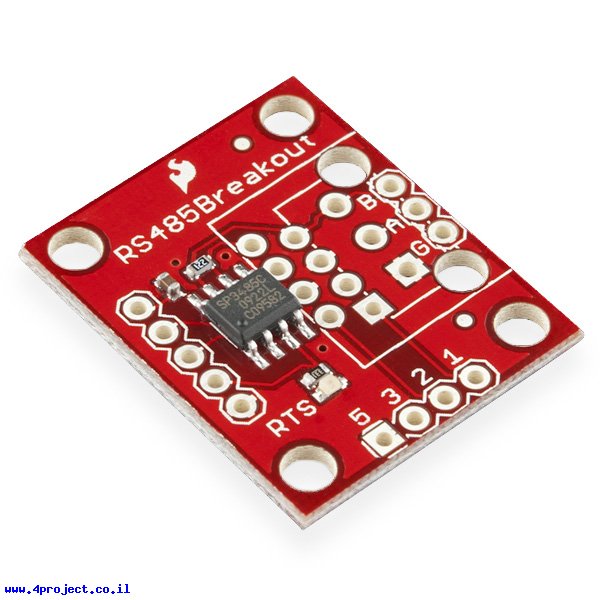

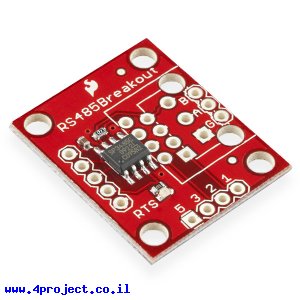

מודול זה דורש מעט מאוד זרם ויכול לפעול ממתח כניסה בודד של 3.3V ולייצר לבד מתחים גבוהים יותר על קוי התקשורת (בין 7V- ל-12V+). קווי תקשורת הטורית שלו יעבדו גם עם מיקרובקרים הפועלים ב-5V.
קווי תקשורת ה-RS-485 מובאים לחיבורים המתאימים ל-3 מחברים שונים: מחבר RJ-45, טרמינל 3.5 מ"מ בעל 3 פינים או 3 פינים במרחק של 2.54 מ"מ.
פרוטוקול RS-485 שימושי מאוד לשליטה ובקרה על רכיבים מרוחקים, למשל מכונות במפעל או רכיבי בית חכם. אפשר לחבר עד 33 רכיבים על קו אחד כך שהמרוחקים שביניהם יהיו במרחק של עד 1200 מטר. הפרוטוקול מאפשר להעביר עד 10 Mbps בין רכיבים קרובים, אבל קצב העברה יורד כשהמרחק עולה. מומלץ לקרוא עוד על הפרוטוקול ב-wiki.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח עבודה: 3.3 V
- קצב שידור: 10 Mbps
- תקשורת: Serial
- אורך: 25.4 מ"מ
- רוחב: 22.8 מ"מ
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
