חיישן אולטראסוני משדר פולסים בתדר 40KHz ומודד את הזמן שלוקח לאות לחזור בחזרה.
החיישן מתאים למדידת מרחקים בין 2 ס"מ ל-3 מטר. כדי שאפשר יהיה למדוד מרחקים גדולים החיישן צריך להיות ממוקם גבוה מהרצפה, אחרת האות המוחזר מהרצפה עלול לשבש את המדידות. מיקום החיישן 8-10 ס"מ מעל הרצפה יספיק למדידת טווחים של כמטר מהחיישן.
עבודה עם החיישן מצריכה שימוש בקו דיגיטלי אחד בלבד של מיקרובקר. כדי להתחיל את המדידה הבקר צריך לספק פולס של כ-5 מיקרושניות ולעבור למצב Input כדי למדוד את אורך הפולס החוזר. פולס החוזר יהיה באורך 115 מיקרושניות כשהחיישן מזהה משהו קרוב אליו, או יתארך עד ל-18.5 מילישניות כשמשהו מזוהה במרחק גדול יותר.
מחלקות עם מוצרים דומים:
מאפיינים:

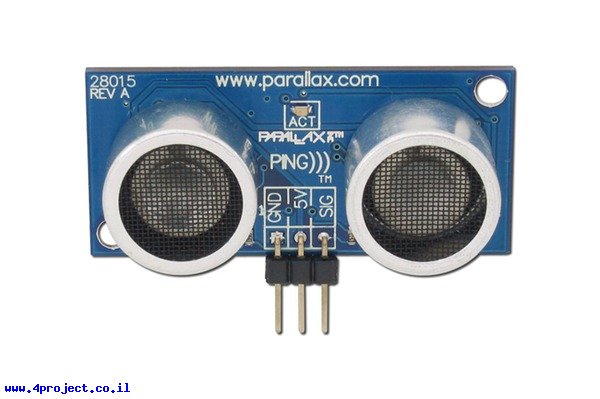

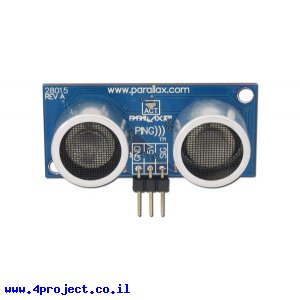

- דגם: PING)))
- יצרן: Parallax
- מתח עבודה: 5V
- זרם: 30mA
- מרחק מינימלי: 2 ס"מ
- מרחק מקסימלי: 3 מטר
קישורים:
- מדריך למשתמש (קובץ PDF)
- דוגמא למדידת מרחק בעזרת החישן (קובץ PDF)
- דוגמא למדידת גובה המיים בעזרת החישן (קובץ PDF)
נתוני משלוח (הסבר):
- משקל: 17 גרם
- אריזה מינימלית: קופסה קטנה
