עם ה-PicoBuck תוכלו לשלוט על זרם היציאה של כל ערוץ מ-0 עד 330mA בעזרת פולס PWM או יציאה אנלוגית בין 0 ל-2.5V.
הרכיב יוכל להתמודד עם מתח של עד 36V.
מכיוון שהרכיב מספק זרם קבוע, כך שצריכת הזרם בכניסה לרכיב תרד עם עלית המתח. יעילות הרכיב היא כ-95%, תלוי במתח הכניסה.

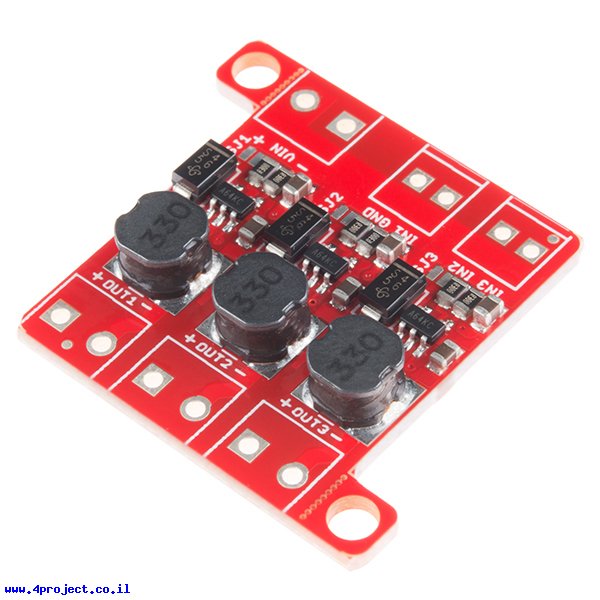

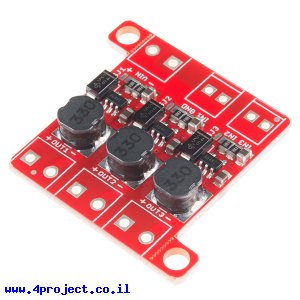

על המעגל תמצאו כניסת מתח VIN וחיבור לבקרה על שלושת הערוצים (IN1, IN2, IN3)
צד השני של המעגל הוא עבור יציאת הזרם ללדים. אפשר להלחים את החוטים ישירות למעגל או להרכיב מחבר טרמינל 3.5 מ"מ - 2 פינים בחיבורים של מתח כניסה או יציאה.
גרסה זו של ה-FemtoBuck כוללת גשרון הלחמה קטן המאפשר לשנות את זרם היציאה מ-330mA ל-660mA.
האוזניים בשני צידי המעגל כוללים חורים המתאימים לברגים בקוטר 3 מ"מ.
את האוזניים אפשר לשבור בקלות אם אתם צריכים שהמעגל יתפוס פחות מקום.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: PicoBuck
- יצרן: SparkFun
- מתח עבודה: 6V~36V
- זרם רציף מקסימלי: 330mA
- זרם רציף מקסימלי: 660mA
- מספר ערוצים: 3
- תקשורת: PWM
- אורך: 31 מ"מ
- רוחב: 38 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
