מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח PIC.
כרטיס קטן זה המבוסס על עבודתו של בריאן שמלץ (Brian Schmalz) יכול לשמש ככרטיס פיתוח לבקר PIC 18F2553 שניתן לטעון בו קבצי HEX דרך חיבור ה-USB בעזרת ה-BootLoader שאפשר לצרוב עליו. מכינים את תוצר ה-HEX בעזרת קומפיילרים כמו C18, CC8e או SDCC וטוענים את הקובץ ללא צורב חיצוני, ישר דרך ה-USB.
כברירת מחדל, כשמחברים את הכרטיס למחשב הוא מזוהה כהתקן לתקשורת טורית. התוכנה שצרובה בבקר יודעת לקבל פקודות פשוטות דרך הממשק ובעזרתם תוכלו לשלוט על כל קו I/O של הבקר.
כדי לעבוד עם הכרטיס ב-Windows צריך לספק קובץ INF מתאים. בדקו את העמוד להתקנת Microchip USB Framework, במסמך ReleaseNotes תמצאו פרטים נוספים. אחרי שהדרייבר מותקן כמו שצריך, לד S1 יתחיל להבהב.

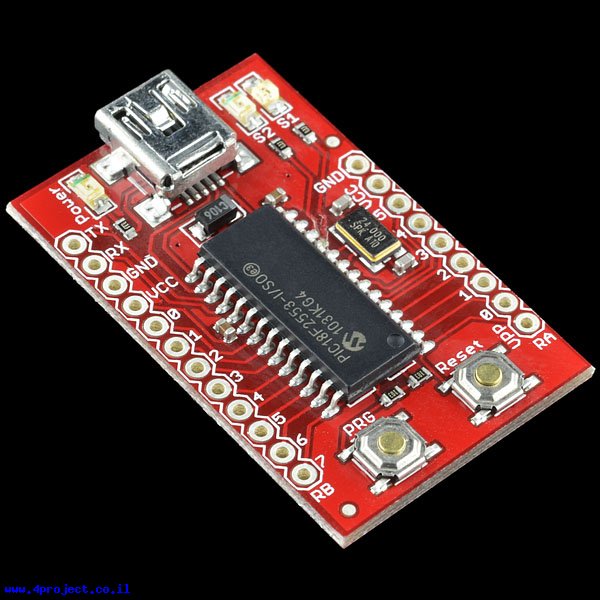

לכרטיס זה יש 16 קווי IO, כפתור Reset, כפתור קלט כללי שמשמש גם כחיווי לכניסה למצב צריבה, מחבר Mini-USB, קוי RX/TX לתקשורת UART, רזונטור של 24MHz ושני לדים לחיווי מצב.
מחלקות עם מוצרים דומים:
מאפיינים:
- בקר: PIC 18F2553
- תקשורת: USB ,UART
- חיבור: USB-miniB
- מספר קווי DIO: 16
- אורך: 40.65 מ"מ
- רוחב: 25.4 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- BootLoader לשליטה על כל הקווים עם פקודות דרך החיבור (קובץ ZIP)
- עמוד הרשמי של המוצר
- Microchip USB Framework v1.3
- מדריך למשתמש (קובץ PDF)
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
