מגן Arduino MIDI 2

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצאו מוצרים דומים במחלקת מגני ארדואינו.


מגן MIDI זה יאפשר לכרטיס ה-Arduino שלכם לתקשר דרך פרוטוקול תקשורת MIDI.

מכיוון שפרוטוקול MIDI דומה מאוד לתקשורת טורית, אפשר להשתמש בקווי תקשורת UART של מיקרובקר שלכם בשביל זה.

הכרטיס כולל 3 חיבורי MIDI. תוכלו לשלוט על יציאה OUT, לקבל פקודות מהכניסה IN וגם להאזין לתקשורת MIDI שתעבור מ-IN ל-THRU.
כניסת ה-IN מוגנת ע"י שבב בידוד אופטי כדי להימנע מקצרים.

את הכרטיס אפשר להרכיב כמגן על כרטיס ארדואינו בעזרת מחברים עם רגליים ארוכות (המחברים לא כלולים) או שאפשר להשתמש בקווים בצידו של הלוח כדי להתחבר למיקרובקר אחר.

על הכרטיס תמצאו מפסק קטן, כאשר המפסק במצב PGM קו ה-Rx מנותק מהמגן, מה שמאפשר צריבה של ה-Arduino גם כשהמגן מורכב עליו. במצב RUN קו ה-Rx מחובר לכניסת ה-MIDI, מה שמאפשר להאזין להתקן MIDI המחובר אליו.

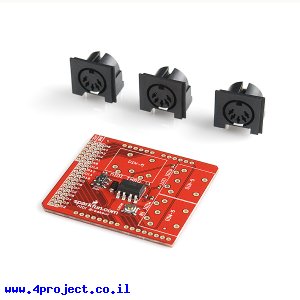

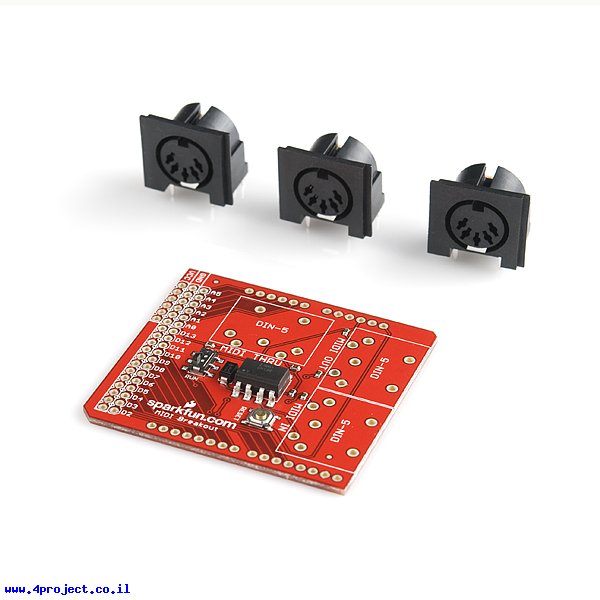

הכרטיס מגיע עם 3 מחברי MIDI לא מולחמים, תצטרכו להלחים אותם בעצמכם.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• חיבור: 3x MIDI
• מתח עבודה: 5 V
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• דוגמה של קוד (קובץ ZIP)
• מדריך למשתמש

נתוני משלוח (הסבר):

• משקל: 27 גרם
• אריזה מינימלית: קופסה קטנה
