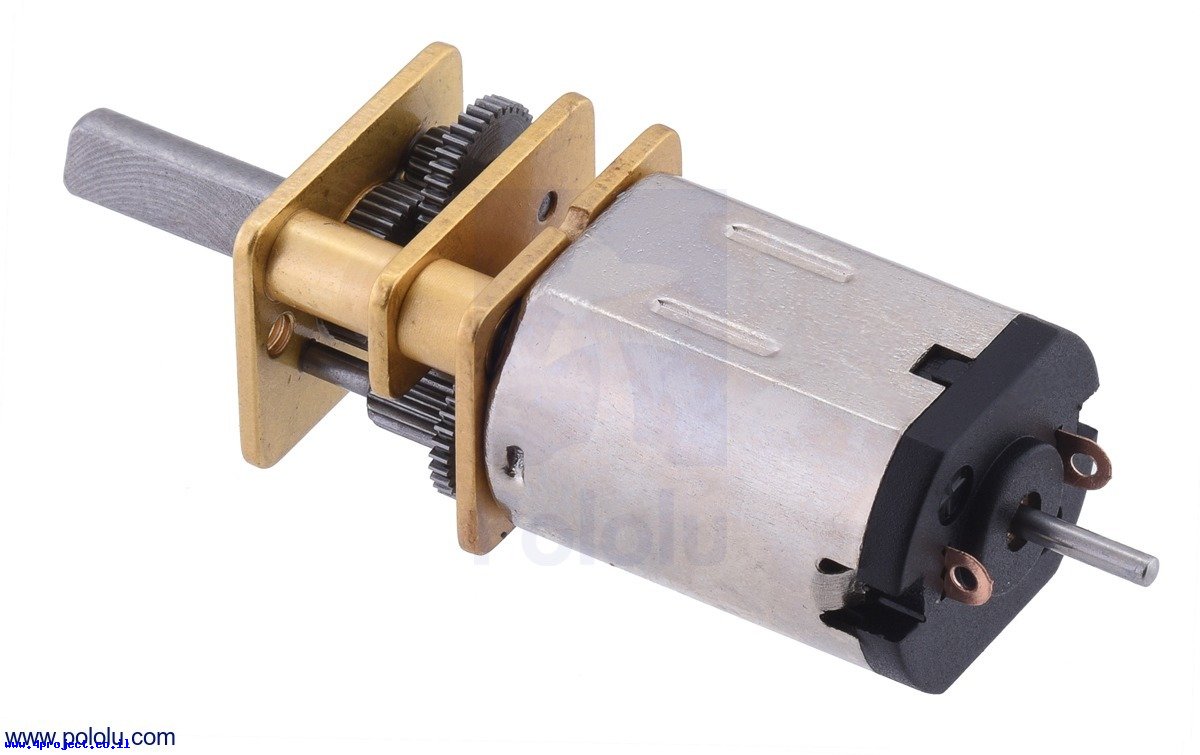

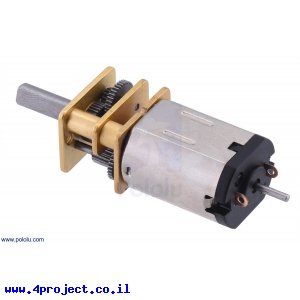

לתיבה יש ציר באורך של 9.3 מ"מ בצורת D בקוטר של 3 מ"מ שמתאים לגלגלים או רכזות של חברת Pololu.
לגרסת מנוע זה יש ציר אחורי באורך של 4.5 מ"מ וקוטר של 1 מ"מ. ציר זה מסתובב במהירות של המנוע בכניסה לתיבת העברה ויכול לשמש להרכבת אנקודר מבניה עצמית לבקרת מהירות או מיקום הסיבוב.
על הלוח הקדמי יש שני חורים לברגים M1.6 (קוטר 1.6 מ"מ עם צעדים של 0.35 מ"מ) שיכולים לשמש להרכבה, אבל אנחנו ממליצים להשתמש במחזיקי מנוע שתוכננו במיוחד להרכבה של המנוע מסוג זה ותוכננו להסתיר את גלגלי השיניים של תיבת העברה. מחזיק מנוע מורחב מומלץ במיוחד בעבודה עם גלגל 42x19 מ"מ.
מנוע זה מיועד לעבוד במתח של 12V, אבל יוכל לפעול גם ב-6V עם כחצי כוח והמהירות.
למשפחה זו יש מגוון מנועים עם יחסי העברה שונים (מ-5:1 עד ל-1000:1) ומנועים בעלי כח שונה. מנועי LP הם החלשים בסדרה זו, מנועי MP הם בעלי כח בינוני ומנועי HP שהם בעלי הכח המירבי בסדרה. בנוסף לדגמים אלה ישנם גם דגמי HPCB שזהים למנועי HP, אבל מכילים מברשות עשויות מפחמן (Carbon) המעניקות אורך חיים גבוה יותר ממברשות מתכת כמו בדגמים האחרים.
לכל מנוע יש גם דגם עם ציר היוצא ישירות מהמנוע בצידו האחורי, מה שמאפשר לבנות מקודד למדידת מספר סיבובים או בעצם מרחק שהרובוט שלכם עובר.
כל המנועים (חוץ מדגם 1000:1) זהים בגודל, מה שמאפשר החלפה קלה לקביעת המהירות הרצויה.
שימו לב:
כח המנוע הרשום במאפיינים הוא תיאורטי ונגזר מכח המנוע ללא התיבה כפול יחס ההעברה. בגלל יחס העברה הגבוה מאוד, אם תתקעו את ציר המנוע רוב הסיכויים שהתיבה תשבר. יש להימנע מתקיעת הציר. יחס ההעברה הגבוה של התיבה מאפשר להגיע למהירויות סיבוב נמוכות ולא בהכרח לקבל את הכח הרשום.
שימו לב:
מנועים אלה לא נועדו לעבודה רציפה ממושכת.
מחלקות עם מוצרים דומים:
מאפיינים:
- סוג מנוע: DC
- גודל מנוע: DC מיקרו
- דגם מנוע: HPCB
- סוג תמסורת: מתכתי
- יחס העברה: 300:1
- מהירות סיבוב: 110 rpm
- מקודד: הכנה
- מתח עבודה: 12V
- זרם: 60mA
- זרם תקיעה: 750mA
- כח סיבוב: 3.3 kg-cm
- משקל: 10 גרם
- אורך: 26 מ"מ
- רוחב: 12 מ"מ
- גובה: 10 מ"מ
- אורך ציר: 9.3 מ"מ
- קוטר ציר: 3 מ"מ
- צורת ציר: D
