מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מנועי DC 32mm/12V.

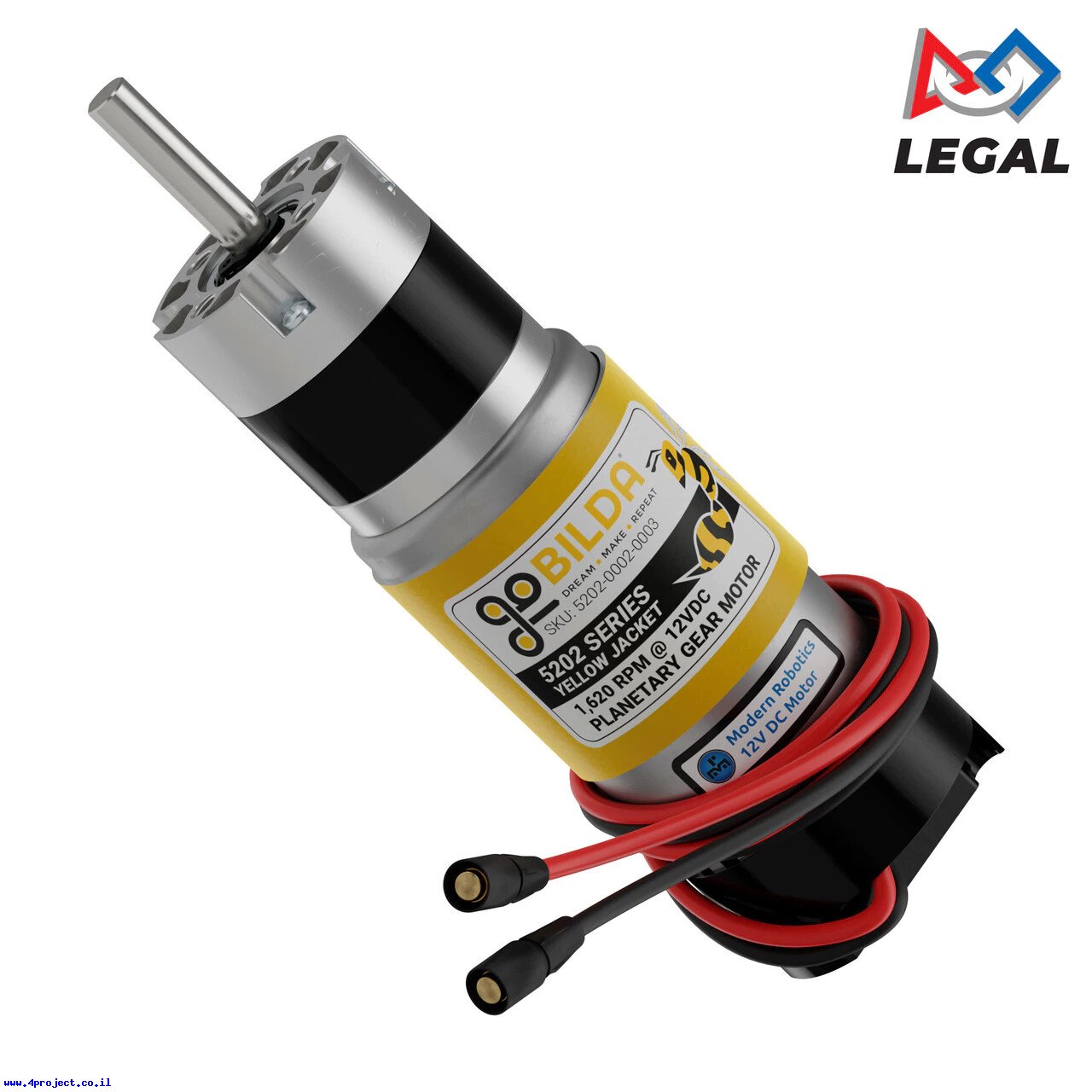

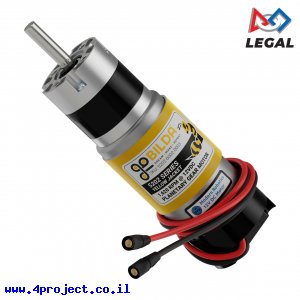

זה הוא מנוע חזק ואיכותי עם תיבת העברה עשויה מתכת בעלת יחס העברה של 3.7:1. לתיבה יש ציר באורך של 24 מ"מ בצורת D בקוטר של 6 מ"מ.
מנוע זה מבוסס על מנוע DC של חברת Modern Robotics מדגם MATRIX, מה שמאפשר שימוש בו בתחרויות FTC (בדקו את תקנון התחרות כדי לוודא זאת).
מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 28 שינויים לסיבוב הציר, כלומר תוכלו למדוד 103.6 שינויים לסיבוב אחד של ציר היציאה של תיבת העברה.
שני החוטים שיוצאים מהמנוע מסתיימים במחבר Bullet 3.5mm זכר. תצטרכו כבל עם מחבר Bullet נקבה כדי להתחבר.
מחבר המקודד מובנה בתוך המכסה האחורי של המנוע, תצטרכו כבל עם מחבר JST-XH עם 4 קווים כדי להתחבר. מתח הפעולה של המקודד הוא בין 3.3V ל-5V.
על הלוח הקדמי של המנוע יש 4 חורים להברגת ברגים M4 (קוטר 4 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע למנועי 32 מ"מ המגיע עם ברגים מתאימים.
הברגת ברגים ארוכים לתוך החורים יכולים לפגוע בתיבת העברה. לא מומלץ להבריג ברגים יותר מ-3 מ"מ באורך הנכנס לתוך המנוע.
מנוע זה מיועד לעבוד במתח של 12V.
שימו לב:
כח המנוע הרשום במאפיינים הוא תיאורטי ונגזר מכח המנוע ללא התיבה כפול יחס ההעברה. בגלל יחס העברה הגבוה מאוד, אם תתקעו את ציר המנוע רוב הסיכויים שהתיבה תשבר. יש להימנע מתקיעת הציר. יחס ההעברה הגבוה של התיבה מאפשר להגיע למהירויות סיבוב נמוכות ולא בהכרח לקבל את הכח הרשום.
שימו לב:
מנועים אלה לא נועדו לעבודה רציפה ממושכת.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: 32Dx109L
- גודל מנוע: 32D
- סוג תמסורת: מתכתי Planetary
- יחס העברה: 3.7:1
- מהירות סיבוב: 1620 rpm @ 12V
- מקודד: מובנה
- מתח עבודה: 12V
- זרם: 250mA @ 12V
- זרם תקיעה: 9.2A
- כח סיבוב: 5.4 kg-cm
- משקל: 387 גרם
- אורך: 109 מ"מ
- קוטר: 32 מ"מ
- אורך ציר: 24 מ"מ
- קוטר ציר: 6 מ"מ
- צורת ציר: D
