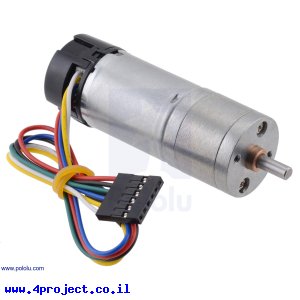

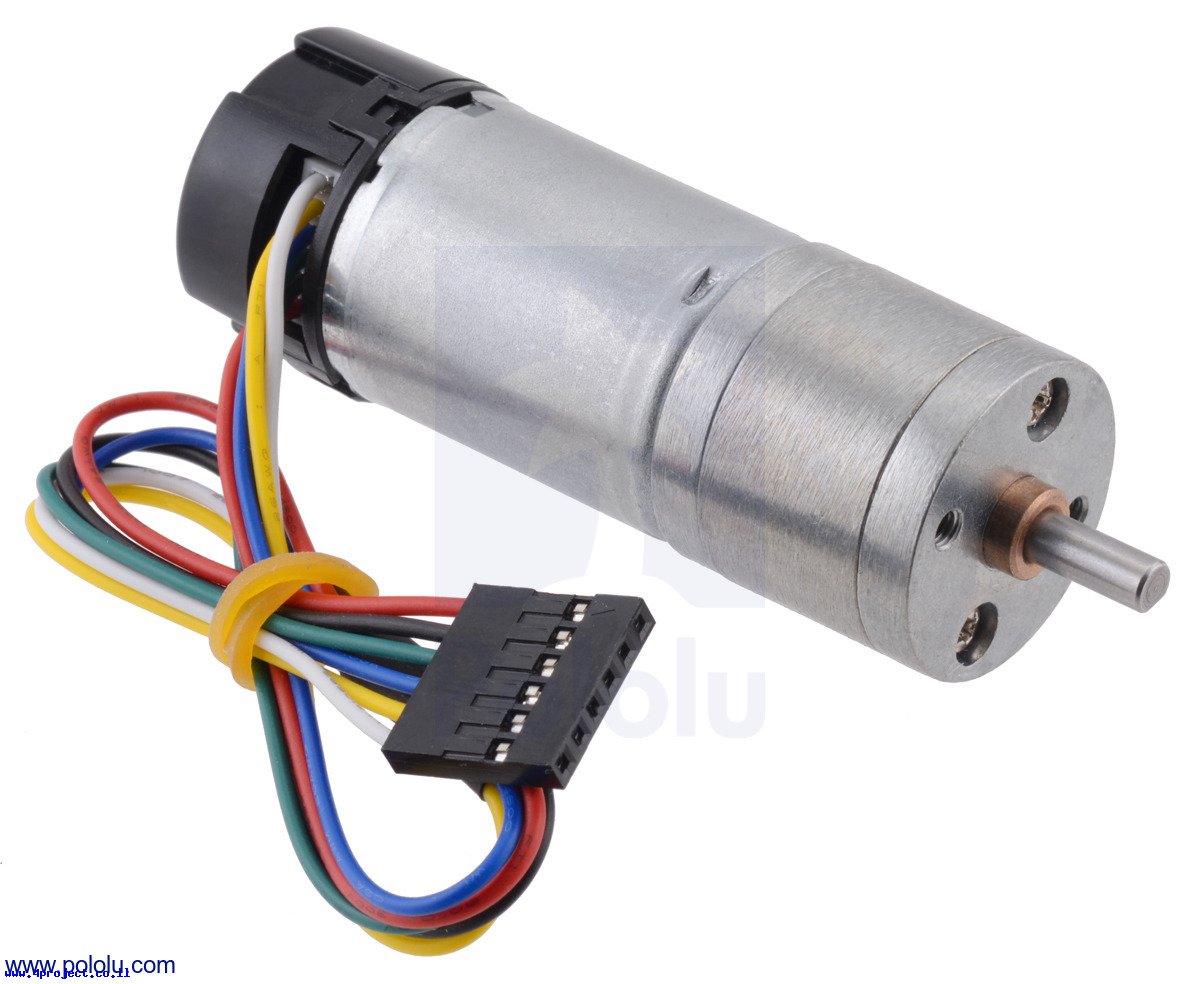

מנוע של מוצר זה חזק יותר ממוצר מקביל עם יחס העברה זהה.
מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 48 שינויים לסיבוב הציר, כלומר תוכלו למדוד 8245.92 שינויים לסיבוב אחד של ציר היציאה של תיבת העברה.
מהמנוע יוצאים 6 חוטים: אדום ושחור מספקים מתח למנוע, ירוק מחובר לאדמה של מעגל המקודד, כחול מספק את מתח Vcc למעגל המקודד (בין 3.5V ל-20V) וחוטים לבן וצהוב משמשים כשתי יציאות המקודד המוזזות כ-90 מעלות במופע שלהם.
יציאות המקודד נותנים פולסים בין אדמה ל-Vcc המסופקים. ע"י ניתוח של כל העליות וירידות של שני קווי הפולסים אפשר לספור 48 שינויים לסיבוב. ספירת רק עליות של קו אחד יספק 12 שינויים לסיבוב המנוע. מעגל המקודד צורך כ-10mA.
על הלוח הקדמי של המנוע יש שני חורים להברגת ברגים M3 (קוטר 3 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע למנועי 25 מ"מ המגיע עם ברגים מתאימים.
מנוע זה מיועד לעבוד במתח של 12V, יתחיל להסתובב סביב מתח של 6V.
כל המנועים ממשפחת ה-25 מ"מ זהים בקוטר, אך שונים מעט באורך של תיבת העברה. חלק מהדגמים ממשפחה זו כוללים אנקודר מובנה לבקרת המהירות.
שימו לב:
כח המנוע הרשום במאפיינים הוא תיאורטי ונגזר מכח המנוע ללא התיבה כפול יחס ההעברה. בגלל יחס העברה הגבוה מאוד, אם תתקעו את ציר המנוע רוב הסיכויים שהתיבה תשבר. יש להימנע מתקיעת הציר. יחס ההעברה הגבוה של התיבה מאפשר להגיע למהירויות סיבוב נמוכות ולא בהכרח לקבל את הכח הרשום.
שימו לב:
מנועים אלה לא נועדו לעבודה רציפה ממושכת.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: 25Dx71L HP
- סוג מנוע: DC
- גודל מנוע: 25D
- דגם מנוע: MP
- סוג תמסורת: מתכתי
- יחס העברה: 172:1
- מהירות סיבוב: 43 rpm @ 12V
- מקודד: מובנה
- מתח עבודה: 12V
- זרם: 200mA @ 12V
- זרם תקיעה: 2.1A
- כח סיבוב: 18 kg-cm
- משקל: 107 גרם
- אורך: 71 מ"מ
- קוטר: 25 מ"מ
- אורך ציר: 10 מ"מ
- קוטר ציר: 4 מ"מ
- צורת ציר: D
