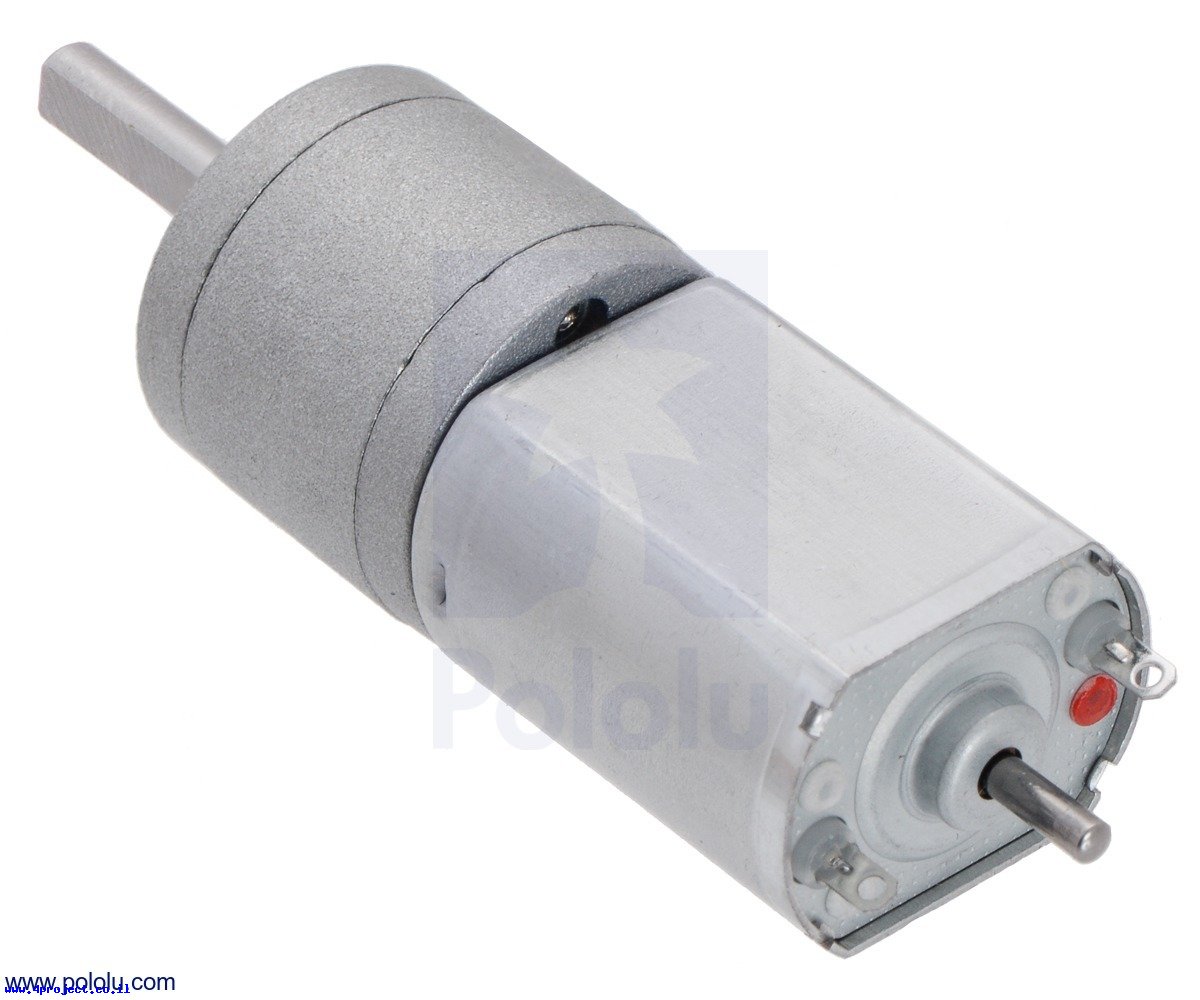

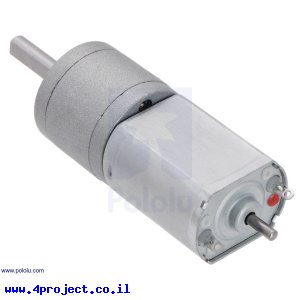

זהו דגם של מנוע עם מברשות העשויות ממתכת יקרה.
לגרסת מנוע זה יש ציר אחורי באורך של 6 מ"מ וקוטר של 2 מ"מ. ציר זה מסתובב במהירות של המנוע בכניסה לתיבת העברה ויכול לשמש להרכבת אנקודר מבניה עצמית לבקרת מהירות או מיקום הסיבוב.
על הלוח הקדמי של המנוע יש שני חורים להברגת ברגים M2.5 (קוטר 2.5 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע למנועי 20 מ"מ המגיע עם ברגים מתאימים.
מנוע זה מיועד לעבוד במתח של 6V, אבל לא תהיה לו בעיה לעבוד במתחים נמוכים וגבוהים יותר, בין 3 ל-9 וולט. מתחים נמוכים מזה כנראה לא יזיזו את המנוע ומתחים גבוהים יכולים לשרוף אותו או לקצר את החיים שלו.
משפחה זו יש מגוון מנועים עם יחסי העברה שונים (מ-25:1 עד ל-480:1) ומנועים בעלי כח שונה. ישנם מנועים בעלי מברשות מתכת יקרה וגם מנועים מדגם CB שמכילים מברשות עשויות מפחמן (Carbon) המעניקות אורך חיים גבוה יותר ממברשות מתכת כמו בדגמים האחרים.
לכל מנוע יש גם דגם עם ציר היוצא ישירות מהמנוע בצידו האחורי, מה שמאפשר לבנות מקודד למדידת מספר סיבובים או בעצם מרחק שהרובוט שלכם עובר.
כל המנועים ממשפחת ה-20 מ"מ זהים בקוטר, אך שונים מעט באורך של תיבת העברה.
שימו לב:
כח המנוע הרשום במאפיינים הוא תיאורטי ונגזר מכח המנוע ללא התיבה כפול יחס ההעברה. בגלל יחס העברה הגבוה מאוד, אם תתקעו את ציר המנוע רוב הסיכויים שהתיבה תשבר. יש להימנע מתקיעת הציר. יחס ההעברה הגבוה של התיבה מאפשר להגיע למהירויות סיבוב נמוכות ולא בהכרח לקבל את הכח הרשום.
שימו לב:
מנועים אלה לא נועדו לעבודה רציפה ממושכת.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: 20Dx44L
- סוג מנוע: DC
- גודל מנוע: 20D
- סוג תמסורת: מתכתי
- יחס העברה: 100:1
- מהירות סיבוב: 150 rpm @ 6V
- מקודד: הכנה
- מתח עבודה: 6V
- זרם: 170mA @ 6V
- זרם תקיעה: 2.9A
- כח סיבוב: 5.2 kg-cm
- משקל: 45 גרם
- אורך: 44 מ"מ
- קוטר: 20 מ"מ
- אורך ציר: 14.5 מ"מ
- קוטר ציר: 4 מ"מ
- צורת ציר: D
