מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת נגדים משתנים.

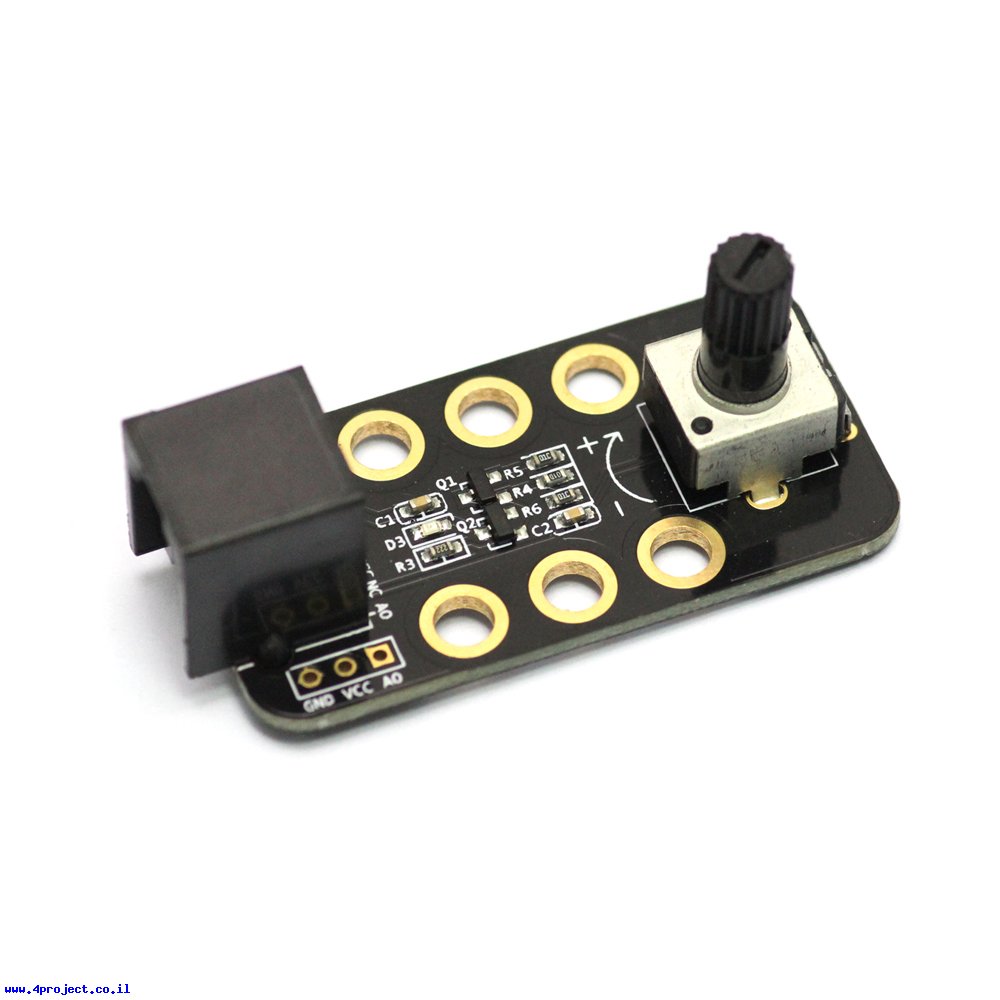

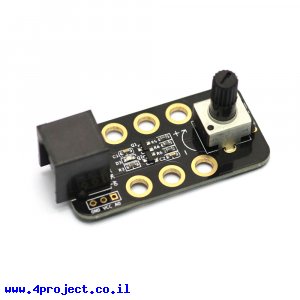

זהו מודול של Makeblock עם נגד משתנה סיבובי (פוטנציומטר).
מודול זה יכול לשמש כקלט אנלוגי למיקרובקר כדי לשלוט על מהירות הרובוט, עוצמת הארת הלדים וכ'.
המודול משתמש בכניסה אנלוגית אחת של מיקרובקר ומספק ערכים שונים בהתאם לזווית הסיבוב של ידית הפוטנציומטר.
הנגד יכול להסתובב כ-270 מעלות.
אם אתם משתמשים בספריה של Makeblock, קריאת מצב הפוטנציומטר נעשה ע"י קריאה לפונקציה MePotentiometer.read.
תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש במודול נגד משתנה סיבובי:
- קוד: בחר הכל
/**
* \par Copyright (C), 2012-2016, MakeBlock
* @file PotentiometerTest.ino
* @author MakeBlock
* @version V1.0.1
* @date 2015/09/10
* @brief Description: this file is sample program for Potentiometer module.
*
* Function List:
* 1. uint16_t MePotentiometer::read();
*
* \par History:
* <pre>
* `<Author>` `<Time>` `<Version>` `<Descr>`
* Mark Yan 2015/07/24 1.0.0 Rebuild the old lib.
* Rafael Lee 2015/09/10 1.0.1 Added some comments and macros.
* </pre>
*/
/* Includes ------------------------------------------------------------------*/
#include "MeOrion.h"
/* Private variables ---------------------------------------------------------*/
MePotentiometer myPotentiometer(PORT_6);
/* Private functions ---------------------------------------------------------*/
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.print("value=");
Serial.println(myPotentiometer.read() );
delay(100);
}
מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Me Potentiometer
- יצרן: Makeblock
- חיבור: RJ-11/RJ-14/RJ-25
- מתח עבודה: 5 V
קישורים:
נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
