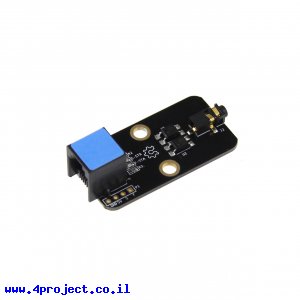

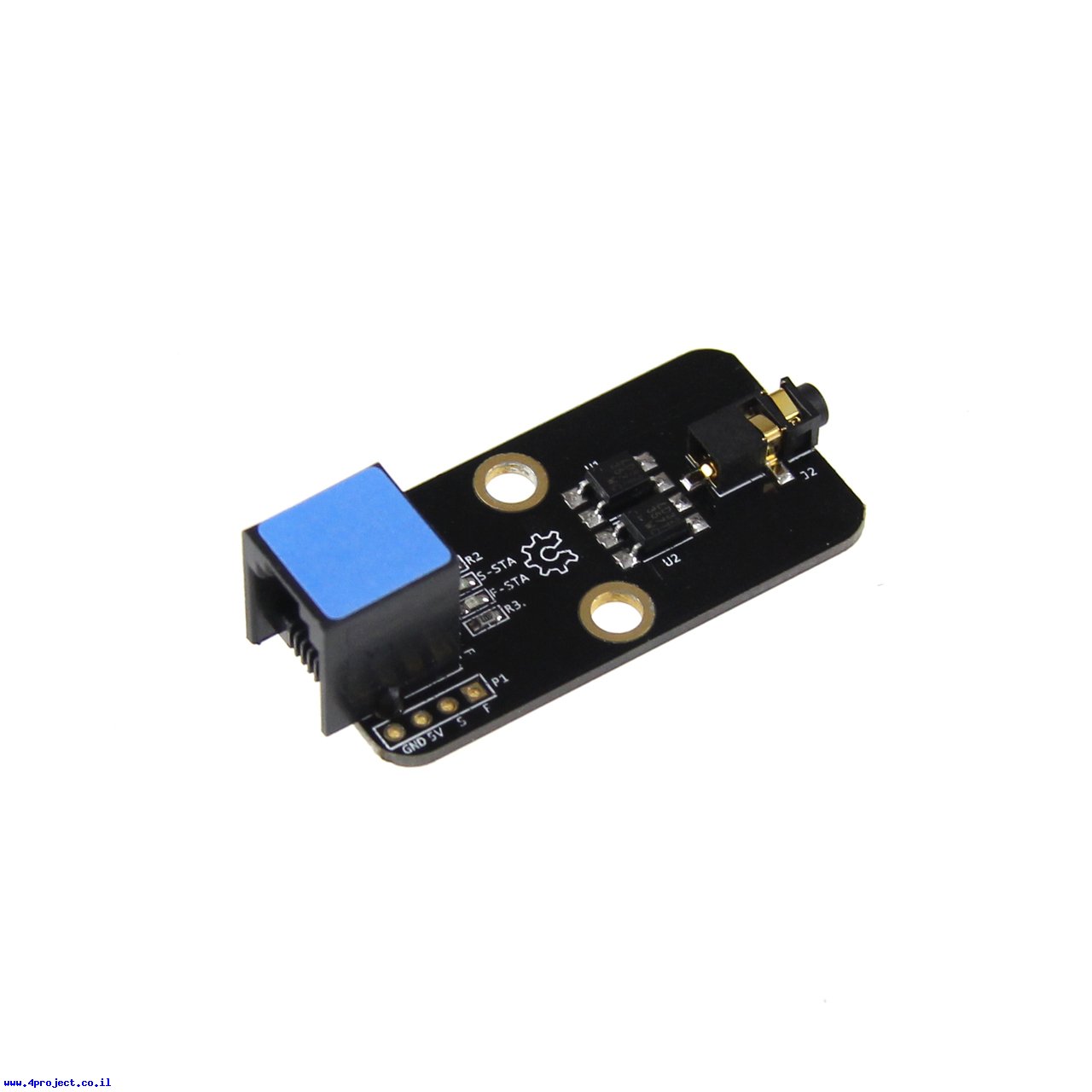

אם רציתם אי פעם לשלוט על המצלמה שלכם בעזרת מיקרובקר, מודול זה יעזור לכם לעשות בדיוק את זה.
בעזרת המודול (וכמה רכיבים נוספים) תוכלו לכוון פוקוס או לצלם על בסיס אירועים שונים, כמו רעש, הבזק של אור, מגע של מפסק, לחיצה על שלט אינפרה אדום, התקרבות או התרחקות מהמצלמה וכו'.
תוכלו גם לבצע צילום אוטומטי המבוסס על זמן (TimeLapse) בו מיקרובקר שולט על הצילום.
צבע המדבקה שעל המודול הוא כחול, כך שהוא יכול להיות מחובר לפורטים 3, 4, 5, 6, 7, 8 של כרטיס פיתוח Arduino Me-BaseBoard או פורטים 3, 4, 6 של מגן Arduino Me Base Shield.
המודול משתמש ביציאות דיגיטליות של המיקרובקר כדי למתג את הקווים המחוברים למצלמה דרך כבל מיוחד. המיתוג נעשה דרך רכיבים המבודדים אופטית בין רכיבים האלקטרוניים לבין המצלמה כדי להגן עליה מפני טעויות שונות.
כדי להתחבר למצלמה אתם צריכים כבל מיוחד המחבר בין מודול זה למצלמה.
יש לנו דגמים של כבלים כאלה המתאימים למצלמות הבאות:
- כבל C1 המתאים ל: CANON 650D/600D/1100D/60D/550D/500D/1000D/450D/400D/350D/300D
- כבל C3 המתאים ל: CANON EOS 5DII /5D /7D / 6D /5D3/ 50D /40D/ 30D/ 20D /10D /EOS1V /EOS3/ EOS1D/1DS/1DSMKⅡ/1DSMKⅢ /EOSD30/EOS 10D/20D/30D/40D/50D/5D/5DⅡ/7D/EOSD60
- כבל N1 המתאים ל: Nikon F6. F5. F90. F90X. F100.D3.D1/D1H/D1X.D2/D2H/D2X/D3/D3X/D100/D200/D300/D700/D300S/D800
- כבל N3 המתאים ל: Nikon D90/D5000/D5100/D3100/D7000/D600/D3200
אם אתם משתמשים בספריה של Makeblock, תוכלו לשלוט על הפוקוס של המצלמה ע"י קריאה לפונקציות MeShutter.focusOn ו-MeShutter.focusOff ותוכלו לצלם ע"י קריאה לפונקציות MeShutter.shotOn ו-MeShutter.shotOff.
תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש במודול לשליטה על מצלמת DSLR:
- קוד: בחר הכל
/*************************************************************************
* File Name : MeShutterTest.ino
* Author : Xiaoyu
* Updated : Xiaoyu
* Version : V1.0.0
* Date : 2/7/2014
* Description : Example for Makeblock Electronic modules of
* Me-Shutter. The module can only be connected to the PORT_3,PORT_4,PORT_6
* of Me - Base Shield,and the PORT_3,PORT_4,PORT_5,PORT_6,PORT_7,PORT_8 of
*Me - Base Board.
* License : CC-BY-SA 3.0
* Copyright (C) 2013 Maker Works Technology Co., Ltd. All right reserved.
* http://www.makeblock.cc/
**************************************************************************/
#include <Makeblock.h>
#include <SoftwareSerial.h>
#include <Wire.h>
//MeShutter module can only be connected to the PORT_3, PORT_4, PORT_6 of base shield.
MeShutter myshutter(PORT3);
void setup()
{
// initialize serial communications at 9600 bps
Serial.begin(9600);
}
void loop()
{
if (Serial.available())
{
char a = Serial.read();
if(a=='s')
{
myshutter.focusOn();
delay(1000);
myshutter.shotOn();
delay(200);
myshutter.shotOff();
myshutter.focusOff();
}
if(a=='f')
{
myshutter.focusOn();
delay(1500);
myshutter.focusOff();
}
}
}
מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Me Shutter
- יצרן: Makeblock
- חיבור: RJ-11/RJ-14/RJ-25
- מתח עבודה: 5V
- אורך: 48 מ"מ
- רוחב: 24 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
