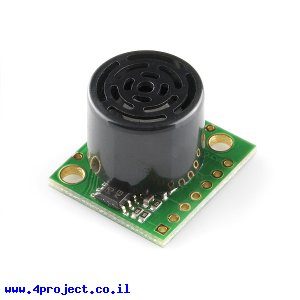

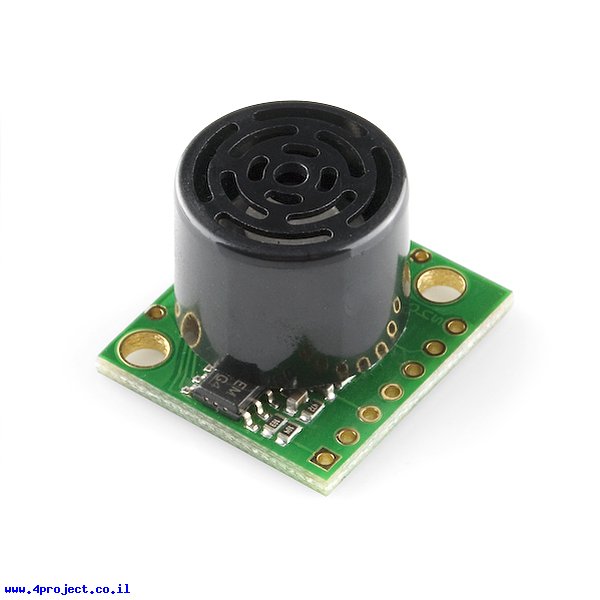

חיישן מרחק אולטראסוני - Maxbotix LV-EZ1

זהו חיישן מרחק אולטראסוני (Ultrasonic) של חברת Maxbotix שמאוד קל לעבוד איתו. ממשק הטורי קצת לא נוח (RS232 במקום רמות TTL), אבל יציאה אנלוגית ו-PWM יאפשרו חיבור קל מאוד לכל מיקרו בקר. החיישן מספק זיהוי מרחק מאוד מדוייק בין 15.2 ס"מ (6 אינץ') לבין 6.45 מטר (254 אינץ') עם רזולוציה של 2.54 ס"מ. במרחקים מ-0 עד 15.2 ס"מ החיישן יזהה את האובייקטים, אבל ידווח עליהם כאילו הם במרחק של 15.2 ס"מ.

חיישן אולטראסוני משדר פולסים בתדר 42KHz ומודד את הזמן שלוקח לאות לחזור בחזרה.

חברת Maxbotix מספקת סדרה של חיישנים מאותה משפחה: EZ0, EZ1, EZ2, EZ3 ו-EZ4 שההבדל ביניהם הוא רוחב האלומה כדי להתאים לפרוייקטים שונים. תראו הסבר על רוחב האלומה בקישורים.

אפשר לקשר עד 10 חיישנים ולדגום את כולם רק עם 2 פינים!

מחלקות עם מוצרים דומים:

• חיישני מרחק - Distance sensors

מאפיינים:

• דגם: LV-EZ1
• יצרן: Maxbotix
• מתח עבודה: 2.5 - 5.5 V
• זרם: 2 mA
• קצב עדכון: 20 Hz
• מרחק מינימלי: 15.2 ס"מ
• מרחק מקסימלי: 6.45 מטר
• רזולוציה: Analog 10mV/2.54cm
• רזולוציה: PWM 147uS/2.54cm
• √RoHS

קישורים:

• מפרט טכני (קובץ PDF)
• מדריך לבחירת חישן מרחק (אנגלית) (קובץ PDF)
• הסבר על רוחב האלומה (אנגלית) (קובץ PDF)
• דף שאלות ותשובות של Maxbotix
• דוגמאות חיבור חישנים ל-Arduino

נתוני משלוח (הסבר):

• משקל: 6 גרם
• אריזה מינימלית: קופסה קטנה
