מסך מגע LCD 7" 800x480, ממשק 8080, ממשק מגע אנלוגי

מספר קטלוגי: 4P-5977 / WS-8929
מחיר / מחירים
309.90 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 2


אמורות להיות לנו 2 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

מסך מגע LCD 7" 800x480, ממשק 8080, ממשק מגע אנלוגי
לחץ להגדלה
התמונות להמחשה בלבד

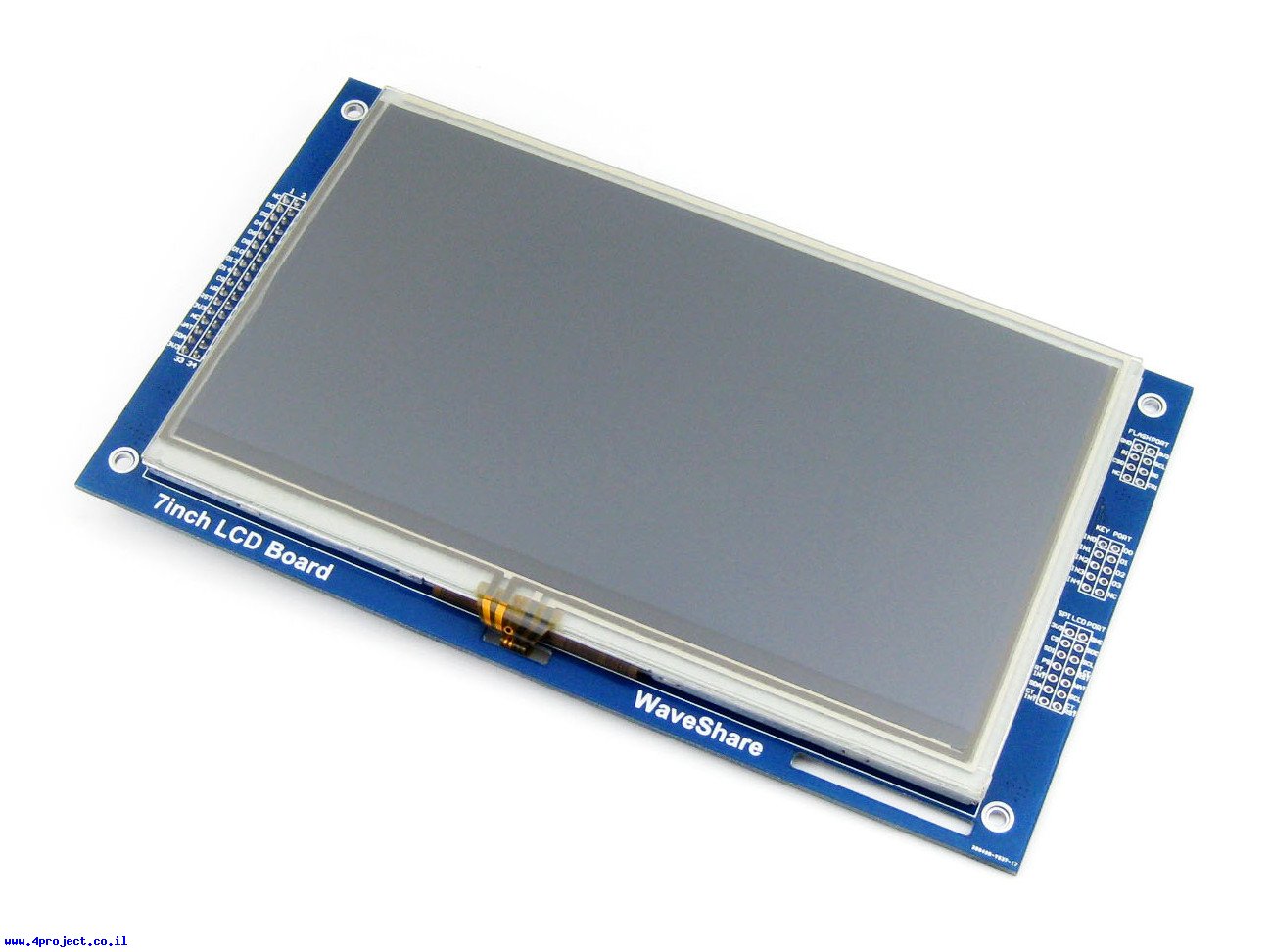

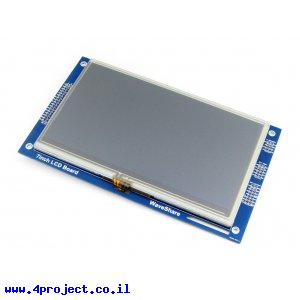

זהו מסך LCD בגודל 7", בעל רזולוציה 800x480 ומנגנון מגע התנגדותי (Resistive Touch).
בקר התצוגה הוא RA8875.

התקשורת עם המסך זה מתבצעת דרך ממשק מקבילי מסדרת 8080. בשונה ממשק RGB רגיל, דרך ממשק זה אפשר להעביר לא רק את התמונה המוצגת, אלא גם פקודות שונות.
בקר התצוגה כולל זכרון ROM של 10K עם פונטים בגודל 8x16 נקודות ויש גם מקום ל-256 תווים שניתנים להגדרה.
הבקר יכול לבצע מגוון של פעולות המשפרות את העבודה עם המסך, כמו למשל העברת התמונה כבלוק נתונים, גלילת התמונה אופקית או אנכית, טיפול בסמן (cursor), הגדלה וסיבוב של הפונטים וכו'.

ממשק של מנגנון המגע הוא אנלוגי המציין מיקום נגיעה בצירי X ו-Y. חיבור לממשק המגע הוא דרך מחבר 4 פין נפרד ממשק המסך.

המסך מגיע ללא מסגרת. אתם מקבלים גם כבל FCC בעל 40 מוליכים.

מחלקות עם מוצרים דומים:

מאפיינים:

  • גודל: 7"
  • רזולוציה: 800x480
  • מתח עבודה: 3.3V
  • אורך: 186.1mm
  • רוחב: 110.4mm
  • תקשורת: Parallel

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 250 גרם
  • אריזה מינימלית: קופסה בינונית
