מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני מזג אויר.

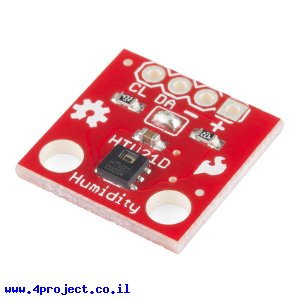

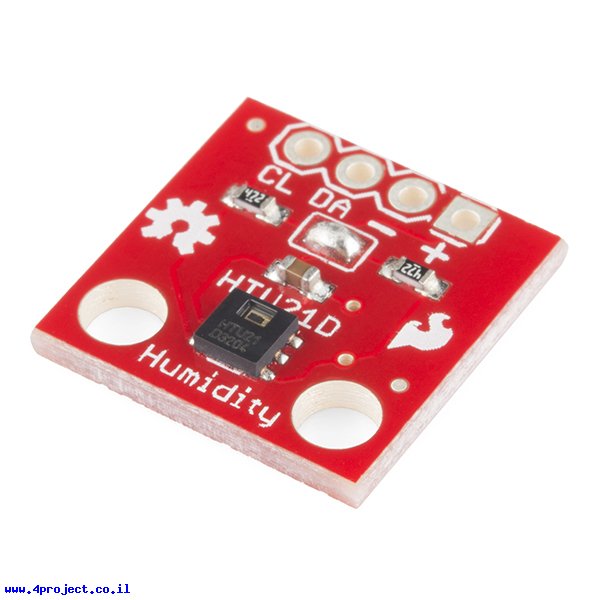

זהו חיישן לחות HTU21D המתקשר בעזרת פרוטוקול תקשורת I2C, מדוייק וקל לשימוש.
הרכיב מכיל גם חיישן טמפרטורה המשמש לפיצוי ערכי מדידת הלחות, אבל יש אפשרות לקרוא את הערכים שלו גם כן.
הרכיב חסכוני מאוד בצריכת הזרם ויכול להתאים לפרוייקטים כמו תחנות מזג אוויר, איסוף נתונים וכו'.
כל מה שתצטרכו כדי להפעיל את הרכיב הם 4 קווים, אחד למתח VCC, אחד לאדמה GND ושני קווים לתקשורת I2C.
על קווי התקשורת מורכבים נגדי Pull-Up של 4.7KOhm, אם אתם צריכים להפעיל כמה רכיבים על אותו קו I2C, תצטרכו לנתק אותם ע"י פתיחת גשרון ההלחמה במרכז המעגל.
המעגל עצמו עלול להיהרס ממגע של מים. אם יש סיכוי שטיפות מים יוכלו להגיע למעגל, יש לעטוף אותו בחומר מבודד כדי להגן מפני מגע ישיר של מים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: HTU21D
- טווח מדידה: 0-100 RH%
- רזולוציה: 0.04 RH%
- דיוק: +/- 2%RH
- מתח עבודה: 1.5-3.6V
- זרם: 450uA active
- זרם: 0.02uA sleep
- תקשורת: I2C
- אורך: 15.24 מ"מ
- רוחב: 15.24 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (HTU21D) (קובץ PDF)
- ספריה לעבודה עם החישן (קובץ ZIP)
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
