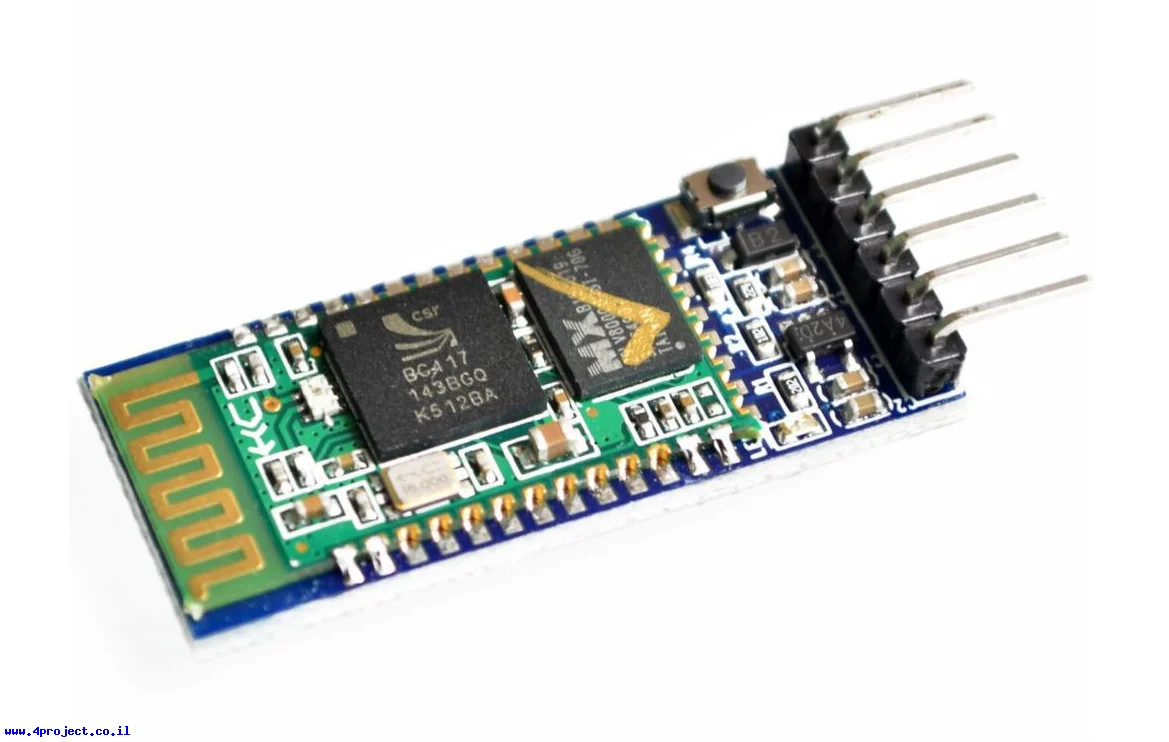

כברירת מחדל מודול HC-05 מתפקד כהתקן Slave ומתאים לחיבור בצד הנשלט של הפרוייקט.
ע"י לחיצה על הכפתור שעל המודול תוך כדי חיבור המתח אפשר להכניס את HC-05 למצב פקודות AT, דרכם אפשר להעביר אותו למצב Master ולקבל הרבה נתונים על המודול, כמו כתובת ה-MAC שלו, לה תזדקקו כדי לחבר בין שני מודולים.
הממשק של הרכיב הוא 3.3V, לכן תצטרכו ממיר רמות לוגיות כדי לעבוד עם מיקרובקרים הפועלים על 5V, כמו רוב כרטיסי ה-Arduino.
לנורית החיווי על המעגל יש שלושה מצבים:
- הבהוב מהיר - אין חיבור
- הבהוב איטי - עבודה במצב AT
- הבהוב כפול - יש חיבור
הרכיב תומך במהירויות תקשורת בין 4800bps ל-1382400bps.
שימו לב:
יש דגמים שקו ה-EN מתפקד כ-Enable למודול, אבל יש כאלה שהקו מחובר לכפתור שמכניס את הרכיב למצב פקודות AT.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: HC-05
- יצרן: לא ידוע
- מתח כניסה: 3.6 - 6V
- מתח עבודה: 3.3 V
- עוצמת שידור: Class 2
- מרחק מקסימלי: 10 מטר
- אנטנה פנימית: כן
- תקשורת: Bluetooth
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
