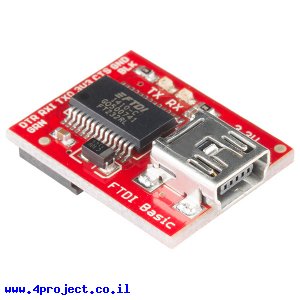

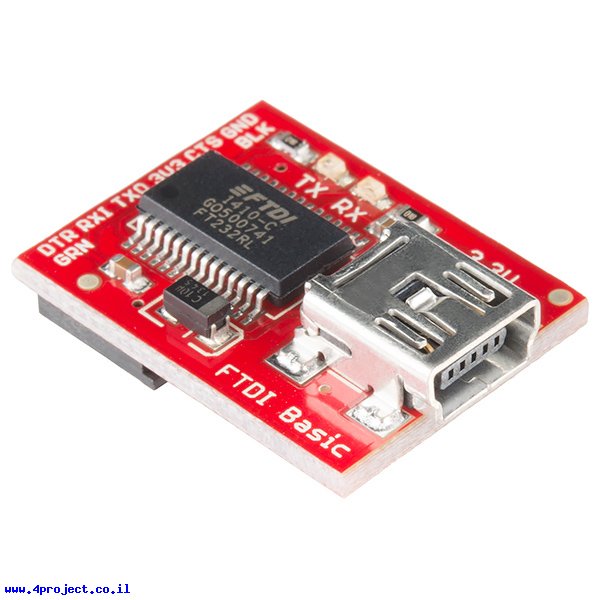

כרטיס זה מכיל רכיב FTDI FT232RL המתרגם בין חיבור USB לתקשורת טורית (רמות TTL). מיקום הפינים במחבר מתאים לכרטיסי פיתוח Arduino העובדים על 3.3V. אפשר להשתמש במוצר זה לכל פרוייקט אחר שצריך המרה מ-USB ל-טורי.
ההבדל הגדול בין כרטיס זה לכבל FTDI זה שהכרטיס מוציא קו DTR החוצה במקום קו RTS כמו בכבל FTDI. קו DTR יאתחל כרטיס פיתוח Arduino כשטוענים אליו תוכנה חדשה. זו תכונה נחמדה שחוסכת לכם לחיצה על כפתור ה-Reset כל פעם שאתם טוענים את הכרטיס. זה יעבוד רק אם קו ה-Reset של ה-Arduino שלכם מחובר למחבר הצריבה של הכרטיס (מחבר ה-6 פינים).
סימונים BLK ו-GRN תואמים לצבעי החוטים של כבל FTDI. החוט השחור שעל הכבל הוא GND והחוט הירוק הוא DTR. השתמשו בסימון זה לחיבור נכון של צורב זה לכרטיס ה-Arduino שלכם.
יש יתרונות וחסרונות לכרטיס צריבה FTDI Basic בהשוואה לכבל FTDI רגיל. על כרטיס צריבה זה יש לדים על קווי Rx ו-Tx שמאפשרים לראות שהכרטיס עובד, אבל כרטיס צריבה דורש כבל USB Mini-B. כבל ה-FTDI כולל כל הרכיבים בצורה מוגנת, אבל הוא די גדול ומקשה להתקין אותו בתוך הפרוייטק. כרטיס צריבה משתמש בקו DTS לאתחול כרטיס ה-Arduino, כאשר כבל צריבה משתמש בקו RTS.
כרטיס זה תוכנן כדי להוזיל עלויות סביבת פיתוח ל-Arduino ולהקל על השימוש בו עם האתחול האוטומטי בצריבה.
מחלקות עם מוצרים דומים:
מאפיינים:
- מתח עבודה: 3.3 V
- חיבור: USB-miniB ,נקבה 6 פינים
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: קופסה קטנה
