ערכה זו מאפשרת הפעלת סלילי הממסרים ע"י מיקרובקר או מקור זרם נמוך אחר.
מתח של 5V לסלילי הממסרים מסופק לקווים VDD ו-GND ונשלט ע"י קווים EN1 ו-EN2. הממסרים יכנס לפעולה כאשר מתח קו הבקרה הרלוונטי יעלה מעל כ-2.5V.

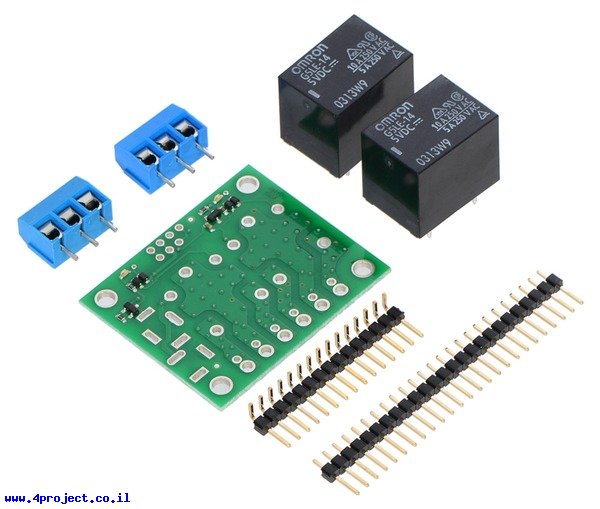

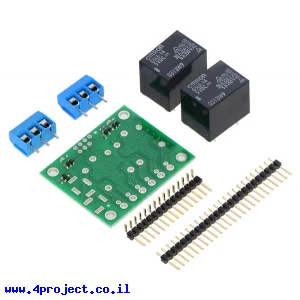

הערכה כוללת שני ממסרים, מחברי טרמינל לחיבור העומסים, שורה של פינים ישרים, שורה של פינים ב-90 מעלות ומעגל מודפס עם כל הרכיבים הדרושים כדי להפעיל את הממסרים.
מעגל המודפס מאפשר להרכיב את פינים לקווי הבקרה בשורה אחת של 4 פינים או שתי שורות של 3 פינים, כך שהם יכולים להתחבר לכבלים שונים אם יש צורך.
בקרה על הסלילים נמצאת בצד אחד של הכרטיס ובצידו השני אפשר לחבר את מחברי הטרמינל בעל 3 פינים המרווחים ב-5 מ"מ או פינים בודדים שיהיו מרווחים ב-5.08 מ"מ (0.2").
המעגל כולל שתי נוריות לד, אחת לכל ממסר, הנדלקות כאשר סליל הממסר מופעל. המעגל כולל גם דיודות זנר המגנות מפני מתח חוזר מסלילי הממסר.
מעגל של הערכה מאפשר חיבור של שקע מתח עגול לאספקת מתח לסלילי הממסרים ב-3 צורות שונות, ראו תמונה. (שקע עצמו לא כלול בערכה).
הערכה מגיעה כאוסף רכיבים, אתם צריכים להלחים אותם בעצמכם (מעגל מודפס מגיע עם הרכיבים הקטנים מורכבים עליו).
שימו לב:
מוצר זה לא עבר שום תקינה או כל בדיקה מיוחדת להפעלת מתחים גבוהים.
מתח גבוה מסוכן מאוד! העזרו במי שמבין בחשמל לפרוייקטים עם ממסרים כאלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- מתח: 250 V
- זרם: 5 A
- מתח על הסליל: 5 V
- סוג מפסק: SPDT
קישורים:
נתוני משלוח (הסבר):
- משקל: 40 גרם
- אריזה מינימלית: קופסה קטנה
