מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח - שונות.

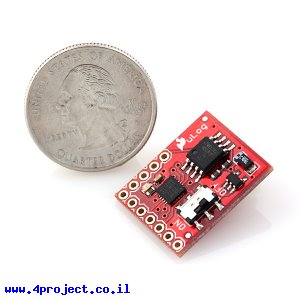

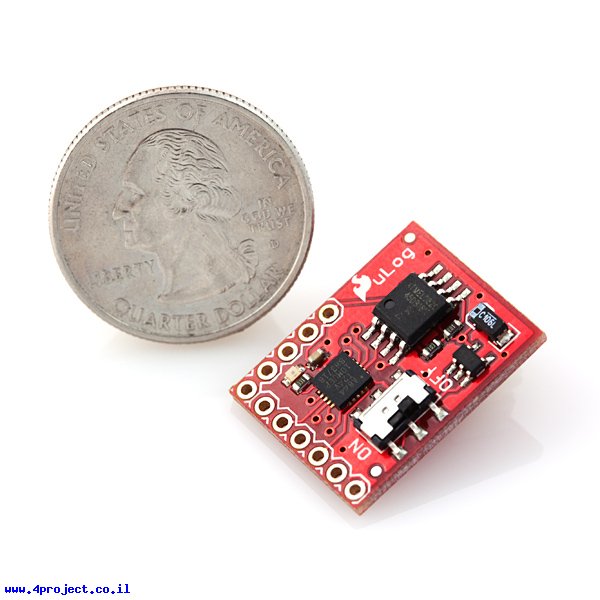

uLog הוא רכיב קטן להקלטת 3 ערוצים אנלוגיים בקצב של 50 פעם בשניה וברזולוציה של 10 ביט לכל ערוץ. הרכיב מבוסס על בקר ATtiny24 ורכיב זיכרון AT45DB161D בגודל של 16Mbit. עם נתונים אלה הזיכרון מתמלא תוך כשעתיים.
הרכיב קל מאוד לשימוש. אם בעליית המתח הוא מזהה שיש חיבור לקוי תקשורת ה-UART, הוא ידפיס "?" ויחכה לפקודות. יש רק שתי פקודות: "r" לקריאת הזיכרון ו-"e" למחיקת הזיכרון.
כשהזיכרון נמחק, הוא מתמלא ב-0xFFFF וכשקוראים את התוכן שלו הוא ידפיס את כל הנתונים עד שיגיע ל-0xFFFF הראשון.
אם שום דבר לא מחובר לקוי ה-UART, הרכיב יתחיל להקליט את הנתונים בקווים X, Y, Z.
מהירות התקשורת UART של הרכיב נקבעה ל-38400bps.
על הכרטיס יש מפסק וחיבור JST שמתאים לסוללות LiPo הנמכרות באתר. צריכת הזרם הנמוכה של הרכיב מאפשרת שימוש בסוללות קטנות. יחד עם חיישן תאוצה אנלוגי ADXL320 הרכיבים צרכו 4mA.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: uLog
- יצרן: SparkFun
- מתח כניסה: 3.3 V
- זרם: 4 mA
- תקשורת: Analog ,UART
- אורך: 22.8 מ"מ
- רוחב: 17.8 מ"מ
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
