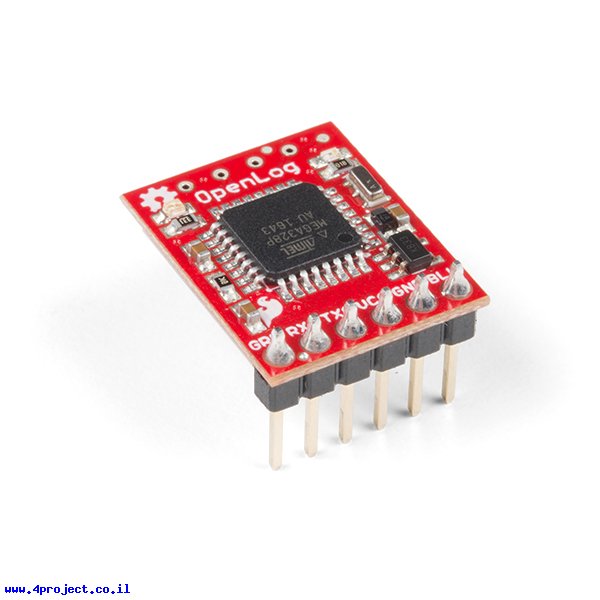

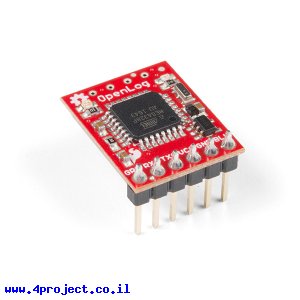

Data Logger - OpenLog עם מחבר מולחם

Data logger הוא רכיב להקלטת נתונים. רכיב זה מבוסס על בקר ATMega328 עם bootloader של Arduino, כך שתוכלו לשנות את התכונות שלו איך שתרצו.
גרסה זו של הכרטיס מגיעה עם מחבר שורה מולחם.

מוצר קטן זה נוצר להקלטת נתונים דרך תקשורת UART על בסיס כרטיס זיכרון microSD (לא כלול). היצרן בדק כרטיסים עד 32GB, כך שאפשר להקליט הרבה מאוד מידע.

כברירת מחדל המוצר מתעורר במצב שהוא יקליט כל מה שישלח אליו על קו Rx בקצב של 9600bps. אפשר לשנות את המהירות לקצבים בין 2400 ל-115200bps.

אפשר לשלוח לו Ctrl+Z שלושה פעמים כדי להפסיק הקלטה ולהיכנס למצב קבלת פקודות. רשימת הפקודות תוכלו למצוא במחלקת הקישורים בהמשך.

שימו לב:
גרסת התוכנה שמגיעה על הרכיב לא מתקמפלת בגרסאות החדשות של סביבת פיתוח Arduino, תצטרכו להשתמש בגרסה 1.6.5 אם תרצו לשנות את תוכנת ברירת המחדל.

לרכיב יש 3 מצבי פעולה:

1. NewLog - מייצר קובץ חדש כל פעם שמחובר המתח ומיד מתחיל להקליט
2. SeqLog - כל פעם שמחובר המתח הכרטיס ימשיך להקליט לקובץ SeqLog.txt
3. Command - הרכיב יכנס למצב פקודות עם חיבור המתח

כדי להעביר לרכיב נתונים מספיק לחבר רק מתח, אדמה וקו ה-Rx.

מחלקות עם מוצרים דומים:

• כרטיסי פיתוח - שונות

מאפיינים:

• דגם: OpenLog
• יצרן: SparkFun
• מתח כניסה: 3.3 - 5.5V
• זרם: 2mA @ idle
• זרם: 6mA @ recording
• תקשורת: UART
• חיבור: חורים במרווח של 2.54 מ"מ ,microSD
• אורך: 19 מ"מ
• רוחב: 15 מ"מ
• גובה: 4 מ"מ

מוצרים שיכולים לעניין אתכם:

• זכרון microSD

קישורים:

• דוגמה של קוד ל-Arduino
• רשימת פקודות
• מפרט טכני
• הסבר על תהליך עדכון התוכנה
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: קופסה קטנה
