אפשר לתקוע רגליים המסומנים כ-VCC ו-GND ישירות למטריצה להספקת מתח לפרוייקט שלכם. רגליים שתלחימו לנקודות המסומנות כ-NC לא מחוברים לכלום, הם עוזרים להחזיק את הכרטיס במטריצה בצורה טובה יותר.
ליד מחבר מתח כניסה (החבית) יש שתי נקודות (+, -) שמאפשרות להלחים חוטים ישירים מהספק אם יש לכם מקור מתח בלי מחבר מתאים.
למעגל יש מפסק ON/OFF ומפסק בחירה בין 3.3V ל-5V.
הערכה מגיעה כשקית עם כל הרכיבים שקל מאוד לחבר יחד אם תעקבו אחר הסימונים על המעגל המודפס. דרוש ניסיון בסיסי בהלחמה. אתם צריכים להשתמש ברב מודד או לקרוא את הסימונים על הנגדים כדי לזהות את ערכם.
זרם המעגל מוגבל ל-250mA ע"י פיוז מתחדש PTC, אם אתם צריכים קצת יותר, אתם יכולים להלחים גשרון (jumper) במקום הפיוז, אבל אז אתם נשארים בלי הגנה!
שימו לב: הלד שמגיע עם הערכה הוא מאוד בהיר ולא מומלץ להסתכל עליו ישירות. מומלץ להחליף אותו בלד בסיסי או לגרום לו לא להיות מכוון ישירות לעיניים (תלחימו אותו בזווית של 90 מעלות, תדביקו עליו משהו, תשפשפו אותו עם נייר זכוכית וכו').
חלק מהמשתמשים היו יצירתיים בעבודה עם המעגל והציעו שיכלולים הבאים:
- להדביק חתיכת ספוג מתחת למעגל כדי שלא יפול מהמטריצה
- להלחים רגליים בזווית של 90 מעלות לנקודות היציאה כדי שהמעגל יעמוד על המטריצה, כך יתפוס פחות מקום
- להלחים רגליים של יציאת המתח כך שיצאו כלפי מעלה ולחבר את המתח למטריצה בעזרת חוטים

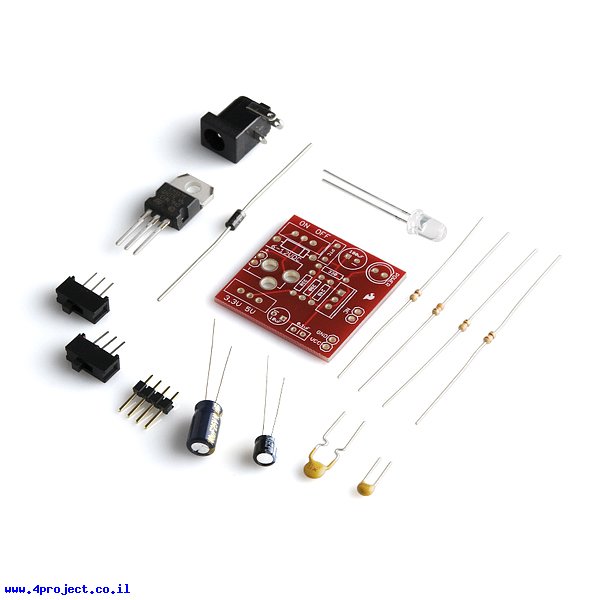

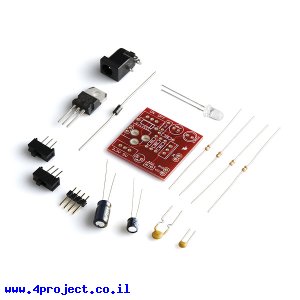

הערכה כוללת:
- מחבר שקע מתח 2.1 מ"מ (+ בפין הפנימי)
- מייצב מתח LM317 מספק זרם עד 1.5A
- דיודה 1N4004 להגנה מפני מתח הפוך
- קבל אלקטרוליטי 100uF 25V
- קבל אלקטרוליטי 10uF 25V
- קבל קרמי 0.1uF 50V
- לד לחיווי פעולת המעגל - בהיר מאוד
- שני מפסקים קטנים
- 4 רגליים במרחק של 2.54 מ"מ
- שני נגדים 330 אום 1/6W
- נגד 390 אום 1/6W
- נגד 240 אום 1/6W
- מעגל מודפס
- פיוז PTC מתחדש 250mA
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח כניסה: 5 - 10V
- מתח עבודה: 3.3V ,5V
- זרם: 250mA
- חיבור: Power 5.5x2.1mm
- אורך: 31.8mm
- רוחב: 31.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
