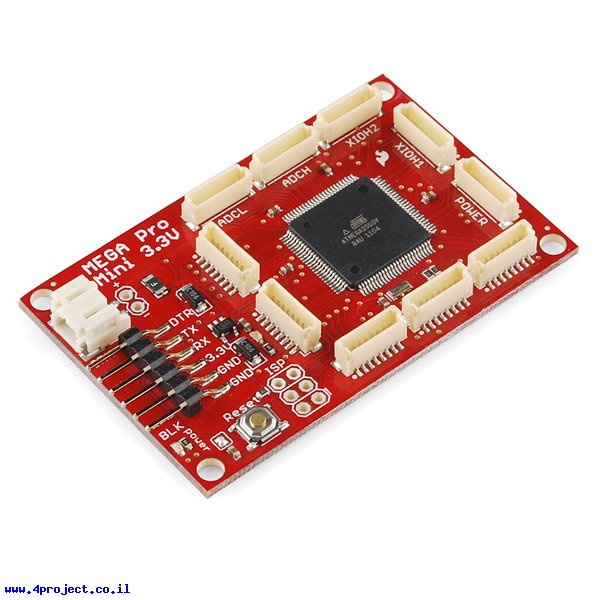

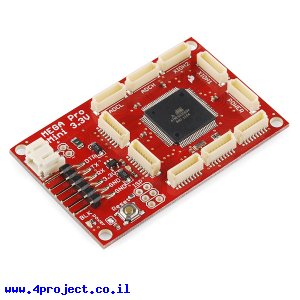

כרטיס זה פועל על 3.3V ורץ בתדר של 8MHz אם bootloader מגרסה stk500v2. כדי לכווץ את גודל הכרטיס הוסרו ממנו מחברי USB, חשמל עגול ומחברים הגדולים לחיבור הקווים. במקום נוספו לו מחברי JST-SH הקטנים ומחבר מתח JST, מה שמאפשר חיבור ישיר לסוללות LiPo הנמכרות בחנות. כבלים עם מחברי JST-SH המתאימים לכרטיס מקושרים בהמשך העמוד. אתם צריכים 10 כבלים כדי להתחבר לכל הקווים של הכרטיס.
כרטיס זה הוא המשך של סדרת ה-Pro המיועדת למי שמבין את המגבלות של עבודה עם 3.3V, וחוסר בקר ה-USB על הלוח, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Mega הרגיל.
כדי לאפשר עבודה ב-3.3V נעשו שינויים בהגדרות ה-bootloader. כדי שתוכלו לצרוב את הכרטיס מסביבת העבודה של Arduino, אתם צריכים להוריד את קובץ הגדרות ה-bootloader המקושר מטה ולפעול לפי ההוראות בקובץ ה-README המצורף.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Mega Pro Mini
- יצרן: SparkFun
- בקר: ATmega2560
- מתח עבודה: 3.3V
- זרם ליציאת IO: 40mA
- זרם ליציאת 3.3V: 50mA
- מספר קווי DIO: 54
- מספר קווי PWM: 14
- מספר קווי ADC: 16
- זיכרון FLASH: 256 KBytes
- זיכרון RAM: 8 KBytes
- זיכרון EEPROM: 4 KBytes
- תדר: 8 MHz
- תקשורת: UART TTL,SPI ,I2C
- חיבור: JST-PH 2 pin ,JST-SH 8 pin
- אורך: 64 מ"מ
- רוחב: 41mm
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט של הבקר (ATMEGA2560V-8AU) (קובץ PDF)
- קבצי הגדרות הכרטיס (קובץ ZIP)
- BootLoader לפיתוח ב-Wiring (קובץ ZIP)
- פריסת הקווים במחברים (קובץ PDF)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 12 גרם
- אריזה מינימלית: קופסה קטנה
