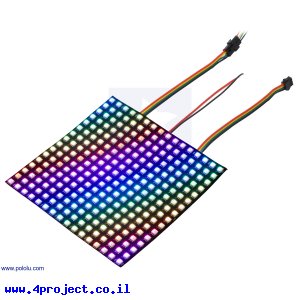

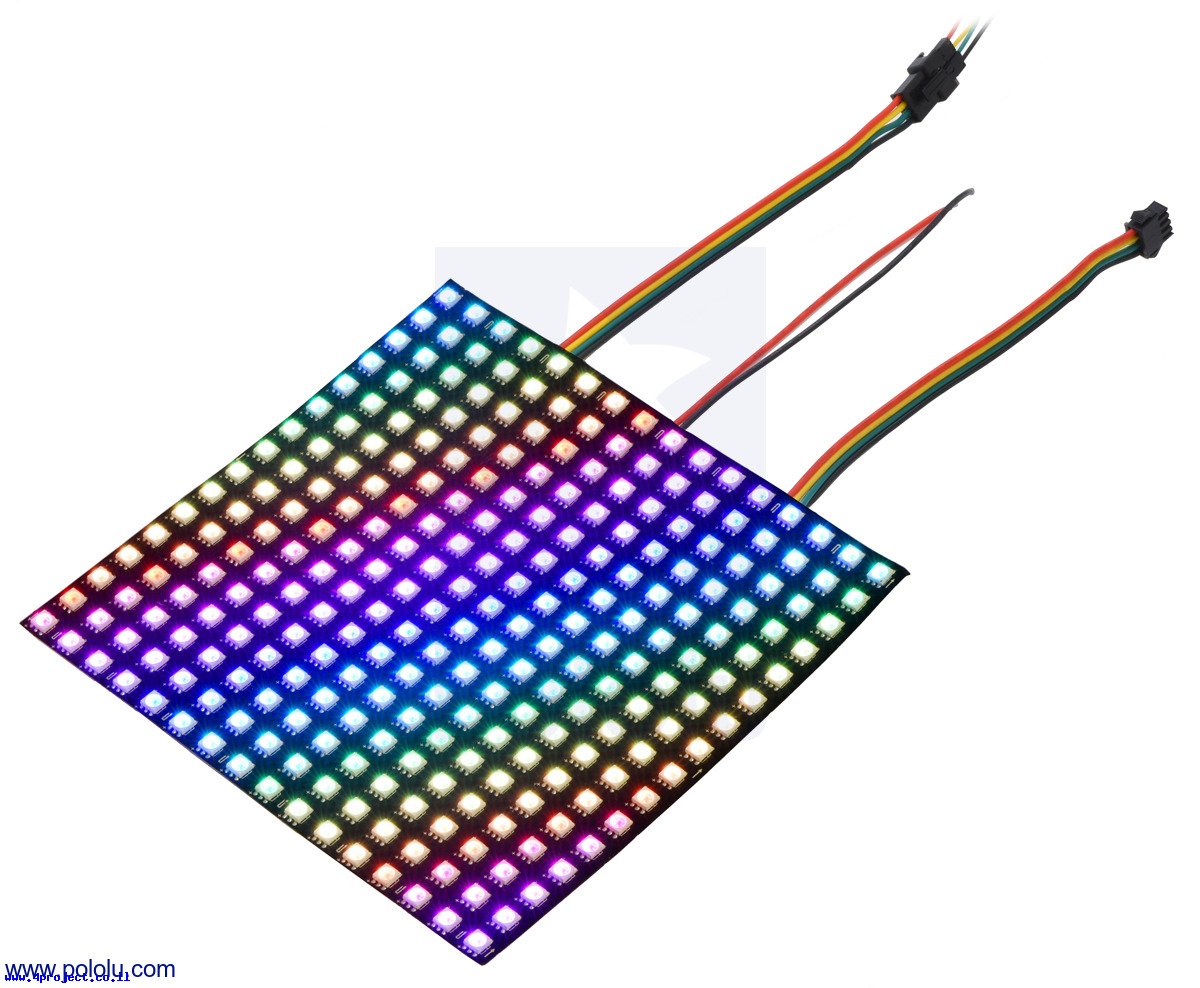

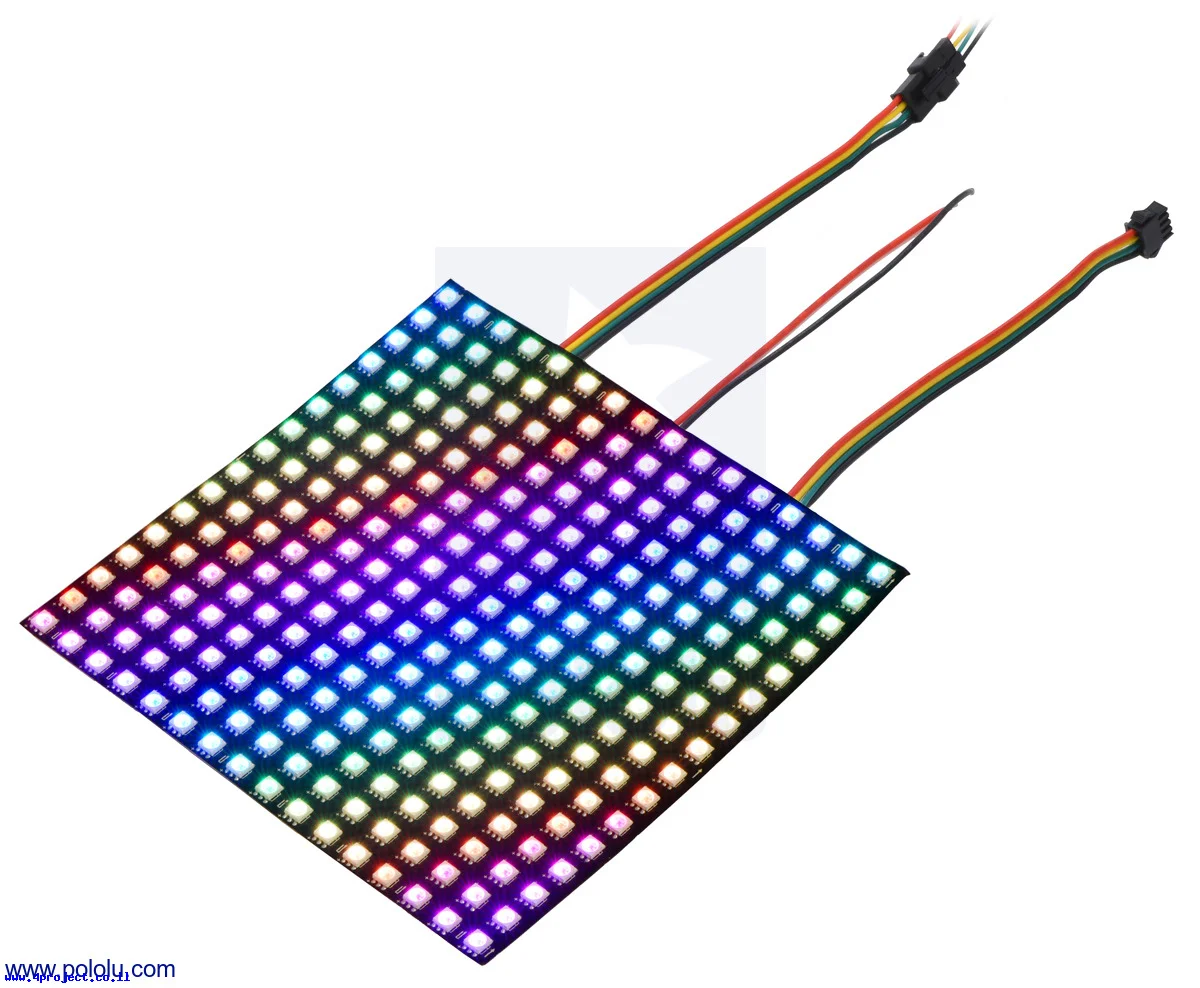

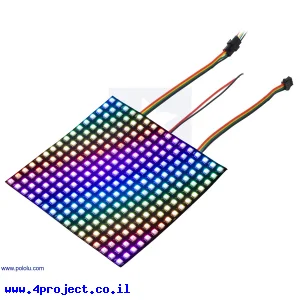

מרחק בין מרכזי הלדים הוא 1 ס"מ.
אפשר לשלוט על כל לד בנפרד במטריצה בעזרת פרוטוקול SPI. אפשר לחבר מספר מטריצות כדי לקבל שטח גדול יותר.
הלדים מבוססים על בקר SK9822 שמאפשר שליטה על צבע ובהירות של כל לד בנפרד. ה-SK9822 מבקר על הלד ע"י זרם קבוע (constant current), כך שמפל בהתקנות מרובות רכיבים כמעט ולא משפיע עליו, כל עוד המתח נשאר מעל 3.5V.
תכונה שימושית של SK9822 הוא רגיסטר של 5bit השולט על עוצמת ההארה (32 דרגות ללד), כך שכל ה-24bit יכולים לשמש לצבע.
מטריצות המבוססות על SK9822 יכולות להוות תחליף למטריצות המבוססות על APA102C, אבל בגלל הבדלי צבע קלים, רצוי לא לחבר אותם יחד באותו הפרוייקט. יש גם שוני קל בפרוטוקול התקשורת, מה שידרוש לעדכן את הקוד.
כל לד צורך בערך 50mA עם אדום, ירוק וכחול בעוצמה המלאה. פנלים כאלה יכולים לצרוך די הרבה זרם ולהתחמם לטמפרטורה הרסנית (מעל 80 מעלות). רצוי להימנע מהדלקה קבועה של הרבה לדים יחד, או להחליש את עוצמת ההארה.
בצד אחד של המטריצה ישנם מחברי JST-SM 4P לשרשור קל בין המודולים, בנוסף גם שני קווי מתח ואדמה נוספים אם יש צורך לחבר אספקת המתח בצורה שונה.
צבעי החוטים במחבר הם: אדום - 5V, שחור - GND, ירוק - Data, צהוב - Clock.
עדכון הלדים מתבצע בצורת נחש, כלומר כל שובה משנה את הכיוון ותהיה בכיוון הפוך מהשורה לפניה. בכל שורה ליד הלדים ישנו סימון לאיזה כיוון יתבצע העדכון.
הפנל קצת גמיש ומאפשר התקנה סביב גליל גדול, אבל הוא לא נועד להתקנות דינמיות שמכופפות את הפנל בצורה מחזורית או מקפלות אותו בצורה חדה מדי.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: SK9822
- גודל מטריצה: 16x16
- צבע: RGB
- מתח עבודה: 5V
- אורך: 160 מ"מ
- רוחב: 160 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 70 גרם
- אריזה מינימלית: מעטפה מרופדת
