מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת לוחות הלחמה.

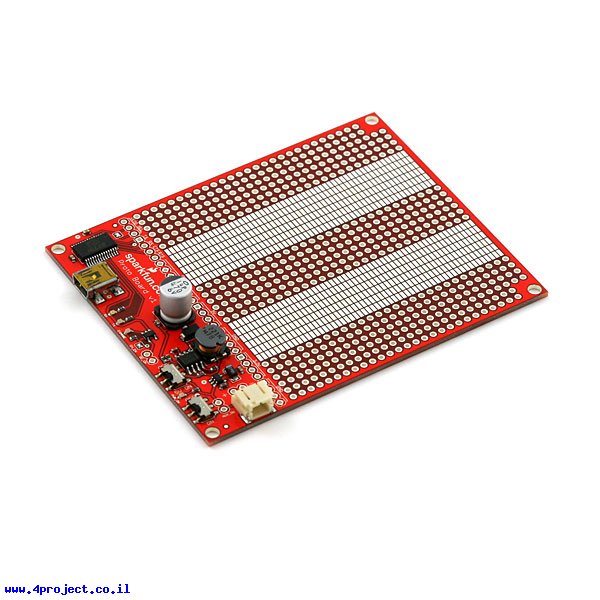

זהו לוח הלחמה משוכלל לרכיבי PTH וגם רכיבי SMD הכולל מייצבי מתח ל-3.3V וגם ל-5V, חיבור לסוללת LiPo וגם המטען שלה, חיבור USB לתקשורת טורית בעזרת רכיב FTDI FT232 והרבה מקום לעבודת הלחמה של רכיבי PTH בחורים המרוחקים 2.54 מ"מ אחד מהשני ושל רכיבי SMD עם פדים מרוחקים 2.54 מ"מ ו-1.27 מ"מ.
חיבור ה-USB משמש גם לתקשורת טורית וגם לטעינת סוללת LiPo (עד 100mA). אפשר להטעין את הסוללה בקצב מהיר יותר (250mA) אם משתמשים במקור מתח חיצוני של 5V.
על הלוח ישנו מחבר JST לחיבור ישיר של סוללת LiPo.
רוב הקווים של רכיב תקשורת טורית FT232 ניתנים לחיבור קל על הלוח.
הלוח מגיע בגודל סטנדרטי של 100x80 מ"מ, ומתאים לקופסאות פרוייקטים של SparkFun.
מחלקות עם מוצרים דומים:
מאפיינים:
- סוג לוח: דו-צדדי
- סוג חיבור: הלחמה PTH ,הלחמה SMD
- חיבור: USB-miniB ,JST 2 pin לסוללת LiPo
- זרם: 100 mA @ 3.3V
- זרם: 265 mA @ 5V
- אורך: 100 מ"מ
- רוחב: 80 מ"מ
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 29 גרם
- אריזה מינימלית: קופסה קטנה
