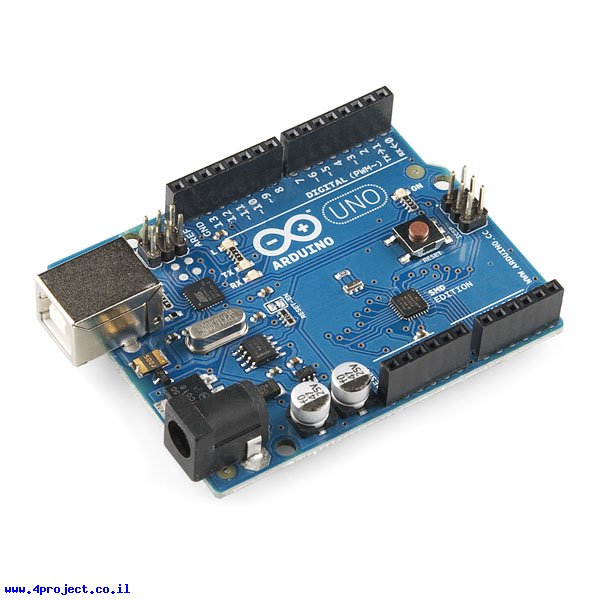

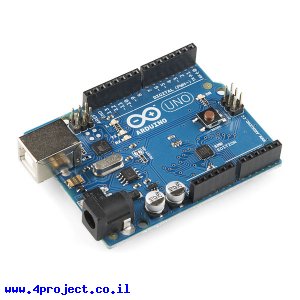

כרטיס פיתוח Arduino Uno SMD

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

תחליף:
גרסת ה-SMD של הכרטיס לא נמכרת יותר, התחליף הישיר הוא כרטיס Arduino UNO רגיל.


זה הוא Arduino Uno האחרון המבוסס על בקר ATMega328. חוץ מהשם שעכשיו אפשר להגיד בלי לשבור כמה שיניים ושינוי ברכיב תקשורת USB, גרסה חדשה זו זהה ל-Arduino Duemilanove הקודם לו.
ה-Uno משתמש עכשיו ברכיב ATmega8U2 לתקשורת USB במקום רכיב ה-FTDI. שינוי זה מאפשר מהירות תקשורת גדולה יותר, חיבור בלי צורך בדרייברים מיוחדים (ל-Linux ו-MAC ושינוי בקובץ INF ל-Windows) ואפשרות לכרטיס להזדהות ככל סוג של התקן USB סטנדרטי - מקלדת, עכבר, ג'ויסטיק וכו'. רכיב ה-ATmega8U2 הוא בעצם מעבד נוסף על הכרטיס ואפשר לתכנת אותו בעזרת חיבור ICSP נוסף (לא מולחם לכרטיס).

כרטיס פיתוח זה הוא בחירה מצויינת למי שרוצה להכנס לתחום הבקרים. הכרטיס יכול לבחור לבד את מקור המתח מחיבור USB, ממחבר מתח 2.1 מ"מ (פלוס בפין הפנימי) או אספקה ישירה לפינים Vin ו-Gnd במחבר ה-Power. חיבור המתח מה-USB עובר דרך פיוז אוטומטי שמגן על המחשב במקרה של קצרים במעגל. הפיוז ינתק את הספקת המתח בצריכה מעל 500mA ויחבר שוב אחרי שהקצר יוסר.
על מחבר ה-Power אפשר להשתמש במתח של 5V ו-3.3V מיוצבים לחיבור רכיבים אחרים.
כל קווי ה-IO של הכרטיס עובדים ב-0-5V ומסוגלים לספק/לקבל עד 40mA.

אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות.

גרסת ה-SMD של הכרטיס נולדה בגלל מחסור ברכיבי ATMega328 PTH, שעל בסיסיהם בנויים כרטיסי Arduino Uno הרגילים. חברת Atmel, יצרנית רכיבי ה-ATMega, מרכזת את כח היצור שלה יותר ויותר ברכיבי SMD כך שבשוק יש פחות רכיבי PTH שלה. כדי לענות על הביקוש של כרטיסי Arduino Uno, יצרנית הכרטיסים שינתה מעט את הכרטיס והתחילה להשתמש ברכיב SMD של הבקר. חוץ משינוי זה והעובדה שעכשיו לא תוכלו להחליף את הבקר, הכרטיס זהה מבחינה פונקציונלית לכרטיס Arduino Uno הרגיל.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: Uno SMD
• יצרן: Arduino Team
• בקר: ATMega328
• מתח עבודה: 7 - 12 V
• זרם ליציאת IO: 40 mA
• זרם ליציאת 3.3V: 50 mA
• מספר קווי DIO: 14
• מספר קווי PWM: 6
• מספר קווי ADC: 6
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2 KBytes
• זיכרון EEPROM: 1 KBytes
• תדר: 16 MHz
• תקשורת: USB ,UART TTL,SPI ,I2C
• חיבור: USB-B ,Power 5.5x2.1mm center positive
• אורך: 77 מ"מ
• רוחב: 53 מ"מ
• √RoHS
