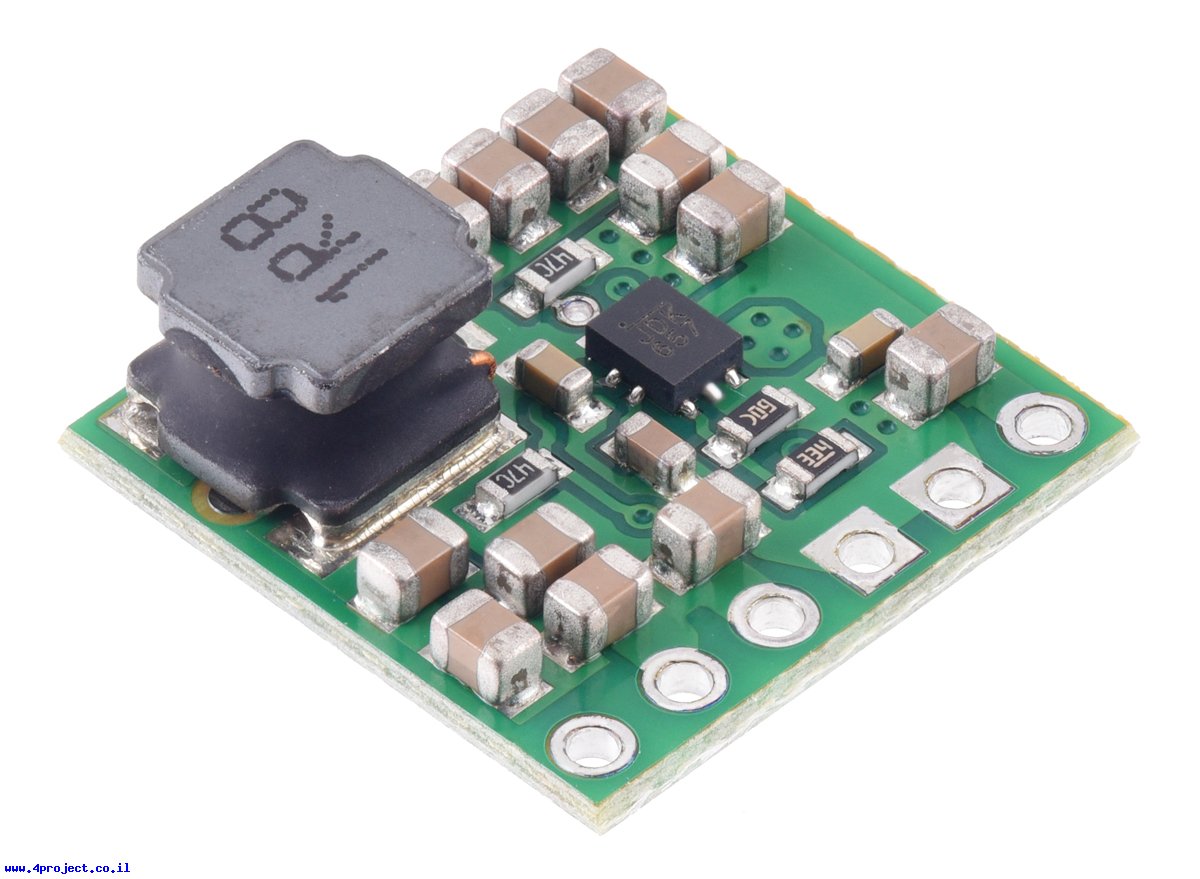

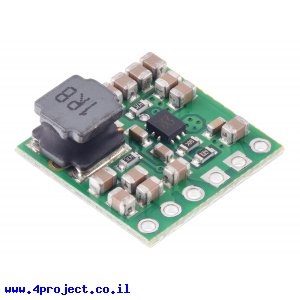

מודול זה יכול להמיר את מתח הכניסה החל מ-2.7V בצורה יעילה מאוד למתח יציאה קבוע של 9V. לאחר שהמודול יתחיל לעבוד, מתח הכניסה יכול לרד עד ל-1.3V, אבל כדי להתחיל, המודול צריך לפחות 2.7V בכניסה.
הרכיב יכול לספק עד כ-3A, תלוי במתחי הכניסה והיציאה.
זרם היציאה במודולים מסוג זה נגזר כיחס מזרם הכניסה. כדי לקבל את זם היציאה, מכפילים את זרם הכניסה באחוז יעילות ההמרה (90-95%) ומחלקים ביחס בין מתח היציאה למתח הכניסה, מה שאומר שכמה שההפרש בין מתח הכניסה ליציאה יהיה גדול יותר, כך גם הזרם שאפשר יהיה לקבל מהמודול יהיה קטן יותר.
במדידות של היצרן, הרכיב עבד למשך זמן ממושך עם זרם כניסה של 3.5A, זרם 4.5A הפעיל את מנגנון ההגנה מפני התחממות לאחר כמה שניות של עבודה, כך שאוורור טוב של הרכיב יוכל לספק לכם זרם גבוה יותר.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- ENABLE - קו אפשור פעולת המודול
שימו לב שלמודול יש דיוק של 4%, כך שמתח היציאה יכול להיות קצת יותר גבוה מהמתח הנקוב.
למודול זה יש מערכת הגנה מפני זרם יתר (מעל 9.5A בכניסה), התחממות יתר והפסקת פעולה מתחת למתח של כ-2.7V (אותו אפשר לשנות, ראו בהמשך). לרכיב יש מנגנון soft-start שמגביל את הזרם הראשוני ומעלה את המתח בהדרגה בהפעלה של הרכיב.
שימו לב שגם כאשר הרכיב לא פעיל (ENABLE ב-"0" לוגי), המתח בכניסה עדיין עובר לקו היציאה.
מעבר של המתח מהכניסה ליציאה מתקיים גם כאשר מתח הכניסה גבוה יותר ממתח היציאה, מה שיכול לגרום נזק גם למייצב וגם למעגל המחובר אליו.
קו ה-ENABLE מחובר ל-VIN דרך נגד של 30KOhm, כך שהרכיב מופעל כברירת מחדל.
תוכלו לחבר נגד חיצוני נוסף בין קו ה-EN ל-GND כדי לקבוע את מתח המינימלי לפעולת המודול. ערך הנגד נקבע לפי הנוסחה הבאה:
R = 36900 / (Vcutoff - 1.38)
הרכיב מגיע עם שורת פינים ישרים ובזווית שתצטרכו להלחים.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: U3V40F9
- יצרן: Pololu
- סוג המרה: מעלה מתח
- מתח כניסה: 1.3V~9V
- מתח עבודה: 9V
- זרם: 3A
- אורך: 15.2mm
- רוחב: 15.2mm
- גובה: 5.6mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
