הממסר שמורכב על המעגל הוא G5LE-14-DC5 של לברת Omron.
למעגל יש 2 יציאות ברמות מתח המסופק ע"י כניסת VCC. יציאת ה-GOOD תעלה ל-"1" לוגי כשהכרטיס מרגיש אות PWM תקני (10-330Hz, 0.5-2.5mS). יציאת ה-OUT תעלה ל-"1" לוגי כשאות ה-PWM יהיה רחב מ- 1.7mS בערך.
כאשר יציאת ה-OUT מוציאה "1" לוגי, הממסר יסגר.
על הכרטיס יש לד חיווי שיסמן את מצב היציאה.

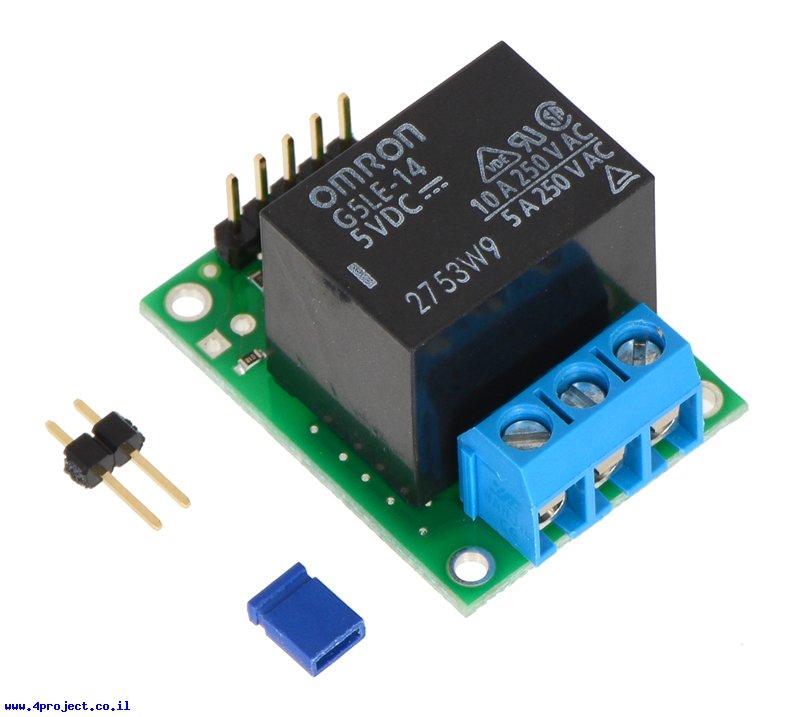

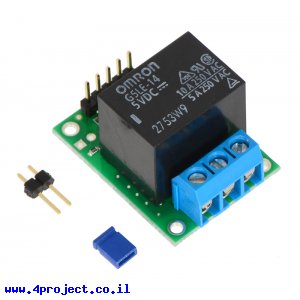

המודול מגיע מורכב ומולחם עם הממסר, מחברי שורה ומחברי טרמינל.
מחלקות עם מוצרים דומים:
מאפיינים:
- סוג מפסק: SPDT
- אורך: 34.3 מ"מ
- רוחב: 25.4 מ"מ
- גובה: 22.9mm
- זרם: 10A
- משקל: 17 גרם
קישורים:
נתוני משלוח (הסבר):
- משקל: 18 גרם
- אריזה מינימלית: קופסה קטנה
