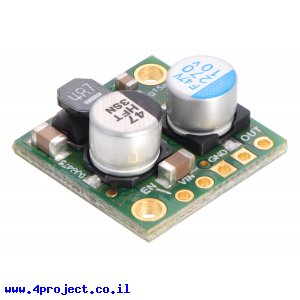

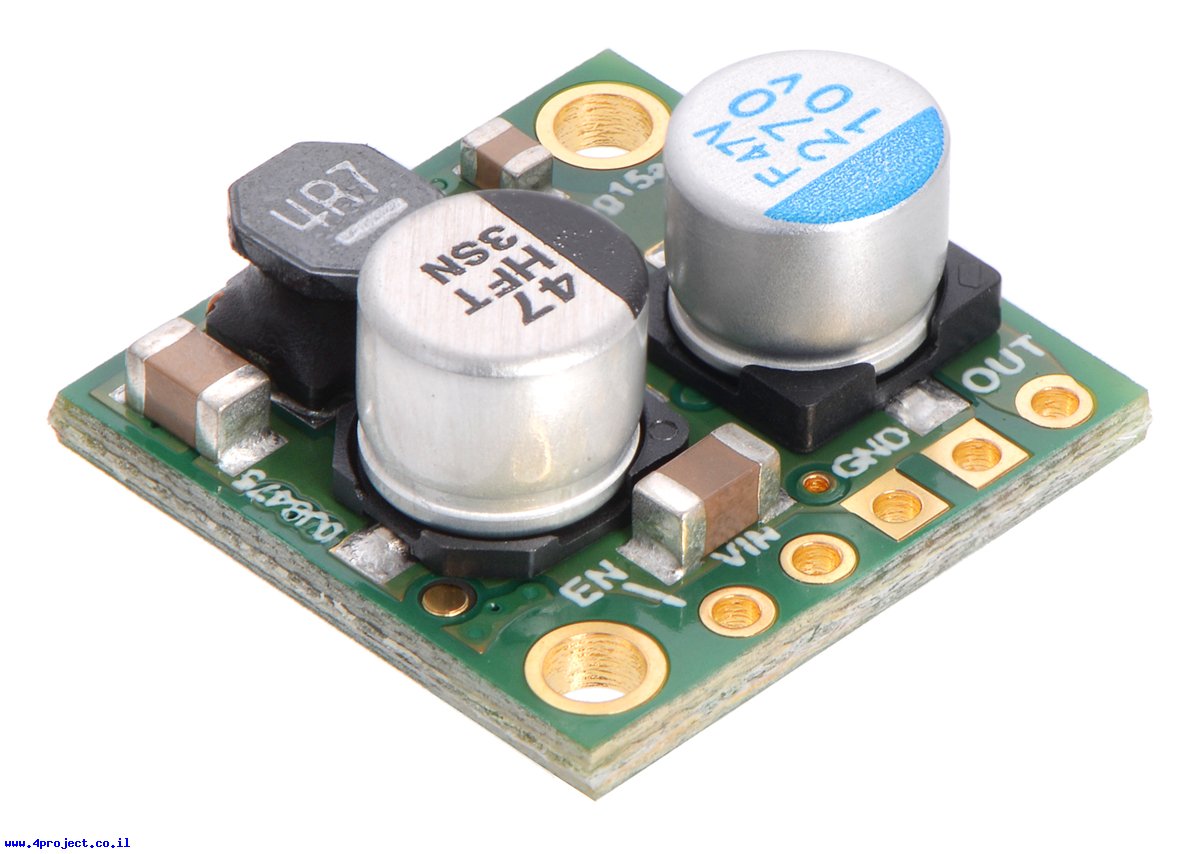

מודול זה יכול להוריד את מתח הכניסה עד 38V בצורה יעילה מאוד למתח יציאה קבוע של 6V.
מתח הכניסה צריך להיות גבוה יותר ממתח היציאה לפחות ב-Dropout voltage. ראו תמונה המפרטת את הפרש המתח הזה בהתאם לצריכת הזרם מהרכיב.
הרכיב יכול לספק כ-2.5A, תלוי במתחי כניסה, טמפרטורת הסביבה ואוורור.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- EN - Enable - אפשור המודול
קו ה-EN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-0.6V) המודול נכנס למצב שינה ויצרוך בין 10uA ל-20uA לכל וולט ב-VIN.
כאשר הקו מקבל "1" לוגי המודול יכנס לפעולה ויספק את הזרם.
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-EN באוויר, הוא מחובר ל-VIN דרך נגד PullUp כברירת מחדל.
לרכיב זה יש הגנה מפני מתח הפוך, קצר, מתח כניסה נמוך, טמפרטורת יתר והוא מכיל גם מנגנון התחלה רכה, המגן על המערכת מפני זרם התחלתי לא יציב.
מנגנון הגנה מפני טמפרטורת יתר מורכב מטמפרטורה של הרכיב ומהזרם הנצרך. כשזרם גבוה יותר, המנגנון יכנס לפעולה בטמפרטורות נמוכות יותר.
לרכיב יש שני חורים להרכבה בקוטר 2.2 מ"מ. המרחק בין החורים הוא 13.46 מ"מ גם לאורך וגם לרוחב.
הרכיב מגיע עם שורה של 5 פינים ישרים ו-5 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: D24V25F6
- יצרן: Pololu
- סוג המרה: מוריד מתח
- מתח כניסה: 7V~38V
- מתח עבודה: 6V
- זרם: 2.5A
- אורך: 17.8mm
- רוחב: 17.8mm
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: קופסה קטנה
