גלגל שיניים 48P, עובי 1/8", דלרין - 104 שיניים

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת גלגלי שיניים.

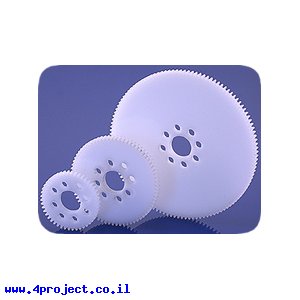

זהו גלגל שיניים בעל 104 שיניים עם פסיעה (pitch) של 48P העשוי מדלרין (Delrin) בעובי 0.125" (3.175 מ"מ).

גלגל שיניים זה מיועד להתחבר לרכזות שיחברו אותו לציר.
החורים בגלגל שיניים מתאימים לתבנית של 0.770" המתאימה לרוב רכיבי המכניקה מסדרת ה-Actobotics.

אם אתם משתמשים בפרופילים מסדרת ה-Actobotics כך שהצירים מורכבים בחורים הגדולים של הפרופילים, תוכלו להתאים את גלגלי השיניים המתאימים לפי ההסבר הבא:

• מרחק בין החור הראשון לשני (מרחק A בתמונה המצורפת) הוא 0.75", סכום השיניים של גלגלי שיניים 48P צריך להיות 72.
• מרחק בין החור הראשון לשלישי (מרחק B בתמונה המצורפת) הוא 1.50", סכום השיניים של גלגלי שיניים 48P צריך להיות 144.
• מרחק בין החור הראשון לרביעי (מרחק C בתמונה המצורפת) הוא 2.25", סכום השיניים של גלגלי שיניים 48P צריך להיות 216.

לדוגמה, אם אתם צריכים יחס של 1:2 ואתם משתמשים בגלגל שיניים 48P בעל 24 שיניים המורכב בחור הראשון, תצטרכו גלגל שיניים 48P בעל 48 שיניים שיורכב בחור השני (72 פחות 24).

מחלקות עם מוצרים דומים:

• מכניקה

מאפיינים:

• מספר שיניים: 104
• פסיעת שיניים: 48DPI
• חומר: Delrin
• צבע: לבן
• קוטר ציר: 12.7 מ"מ (1/2")
• עובי: 0.125"
• קוטר חיצוני: 2.208"
• קוטר תמסורת: 2.1667"

נתוני משלוח (הסבר):

• משקל: 10 גרם
• אריזה מינימלית: מעטפה מרופדת
